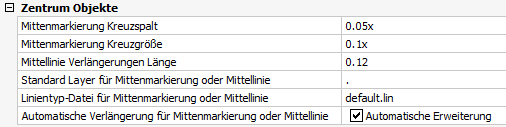

Name

Titel

Beschreibung

_______________________________________

CENTERCROSSGAP

Mittenmarkierung Kreuzspalt

Definiert die Lücke in Zeicheneinheiten zwischen der Zentrumsmarke und ihren Mittellinien.

Geben Sie centercrossgap in die Befehlszeile ein; Sie werden aufgefordert:

Neuer Wert für CENTERCROSSGAP, oder . für keinen/<"0.05x">:

• Geben Sie einen Wert ein, um die absolute Größe der Lücke in Zeichnungseinheiten anzugeben.

• Geben Sie einen Wert gefolgt von x ein, um die Größe der Lücke relativ zum Durchmesser des Kreises oder Kreisbogens einzustellen.
  Der Standardwert 0,05x erzeugt eine Lücke von 5/100 des Durchmessers.

• . (Punkt) erzeugt keine Lücke.________________________________

CENTERCROSSSIZE

Mittenmarkierung Kreuzgröße

Definiert die Größe der assoziativen Zentrumsmarke.

Geben Sie centercrosssize in die Befehlszeile ein; Sie werden aufgefordert:

Neuer Wert für CENTERCROSSSIZE, oder . für keinen/<"0.1x">:

• Geben Sie einen Wert ein, um die absolute Größe der Mittenmarkierungslinien in Zeicheneinheiten anzugeben.

• Geben Sie einen Wert gefolgt von x ein, um die Größe der Zentrumsmarke relativ zum Durchmesser des Kreises oder des Kreisbogens einzustellen.
  Der Standardwert 0.1x erzeugt Zentrumsmarken, die 1/10 der Größe des Durchmessers entsprechen.

• . (Punkt) erzeugt Zentrumsmarkierungen mit Null-Längen-Linien.

_______________________________________

CENTEREXE

Mittellinie Verlängerungen Länge

Definiert die Länge der Mittellinienverlängerungen. Der Wert wird in Zeichnungseinheiten ausgedrückt.

_______________________________________

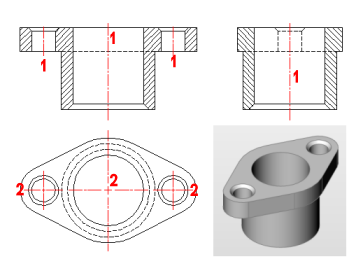

CENTERLAYER

Standard Layer für Mittenmarkierung oder Mittellinie

Definiert die Standard-Layer für neue Mittellinien und Zentrumsmarkierungen.

Geben Sie centerlayer in die Befehlszeile ein; Sie werden aufgefordert:

Neuer Wert für CENTERLAYER, oder . für keinen/<"">:

• Geben Sie einen Namen ein. Wenn ein solcher Layer noch nicht existiert, wird der Layer beim Erzeugen einer Mittellinie oder Zentrumsmarkierung erzeugt.

• Geben Sie . (Punkt) ein, um Mittellinien und Zentrumsmarken auf dem aktuellen Layer zu erzeugen.

_______________________________________

CENTERLTYPEFILE

Linientyp-Datei für Mittenmarkierung oder Mittellinie

CENTERLTYPEFILE: Definiert die Linientyp Datei, die zum Erzeugen von Mittelpunktmarken und Mittellinien verwendet wird.

Standard in imperialen Zeichnungseinheiten: default.lin

Vorgabe in metrischen Zeichnungseinheiten: iso.lin

_______________________________________

CENTERLTYPE

Linientyp für Mittenmarkierung oder Mittellinie

Definiert den Linientyp, der von Mittelpunktmarken und Mittellinien verwendet wird.

Geben Sie centerltype in die Befehlszeile ein; Sie werden aufgefordert:

Neuer Wert für CENTERLTYPE, oder . für keinen/<"CENTER2">:

• Geben Sie einen neuen Linientypnamen ein oder drücken Sie die Eingabetaste, um den aktuellen Namen zu übernehmen.

• Geben Sie . (Punkt) für Continuous Linien ein.

_______________________________________

CENTERLTSCALE

Linientyp Skalierung für Mittenmarkierung oder Mittellinie

Definiert die Linientypskalierung, die von Mittelpunktmarken und Mittellinien verwendet wird.

_______________________________________

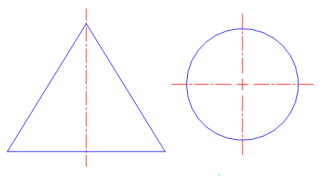

CENTERMARKEXE

Automatische Verlängerung für Mittenmarkierung oder Mittellinie

Legt fest, ob sich die Mittellinien von neuen Mittenmarkierungen erweitern (links) oder nicht (rechts).

_______________________________________
