Extraktions-Pläne



Öffnen des BIM Projekt Browser Panel

  1. Bewegen Sie den Cursor über einen Werkzeugkasten oder ein Multifunktionsleisten oder eine andockbares Panel.
  2. Rechtsklick.
  3. Wählen Sie im Kontextmenü BIM Projekt Browser .

Klicken Sie hier für weitere Informationen über den BIM Projekt Browser.



So erstellen Sie Extraktions-Daten

Extraktions-Daten sind; Exporte, Objekt Eigenschaften, Block Attribute und Zeichnungs-Informationen zu Tabellen auf Plänen, Tabellen.

Tutorial: Wie Sie Extraktions-Daten erstellen.

Klicken Sie hier zum Ansehen

Schritt 1: Erstellen Sie ein Projekt

Wenn das Projekt erstellt ist, klicken Sie mit der rechten Maustaste in den Bereich "Extraktions Pläne". Klicken Sie auf Extraktions-Plan hinzufügen (Assistent)..., um den Assistenten zu öffnen.

Schritt 2: Der Extraktions Assistent

Es wird ein 3-seitiger Assistent angezeigt, der Sie bei der Erstellung eines Extraktions-Plans unterstützt.

Seite 1

(1) Datenextraktionsdefinition erstellen erstellt eine neue .dxd (Daten Extraktions Definition) Datei:

  1. Schalten Sie die Option ein.

  2. Klicken Sie auf die Schaltfläche Durchsuchen.

  3. Wählen Sie im Datei-Dialog einen Ordner

  4. Geben Sie einen Namen im Feld Extraktions-Plan Name ein.

  5. Klicken Sie auf die Schaltfläche Ordner auswählen.

Hinweis: Standardmäßig wird die .dxd Datei im Projektordner abgelegt. Um diesen Pfad zu ändern, klicken Sie auf die Schaltfläche "Durchsuchen".

(2) Basierend auf einer vorhandenen Daten Extraktions Definition verwendet eine bestehende .dxd Datei als Vorlage für die neue:

  1. Schalten Sie die Option ein.

  2. Klicken Sie auf die Schaltfläche Durchsuchen*.
    Hinweis: Die dxd Dateien werden in ..\bim\schedules gespeichert und dienen als Vorlagen.

  1. Wählen Sie im Datei Dialog eine DXD-Datei aus.

  2. Klicken Sie auf die Schaltfläche Öffnen.

Hinweis: Standardmäßig werden .dxd Dateien im Unterordner ...\Bim\Schedules des Unterordners Support gespeichert. Sie können auch neu erstellte benutzerdefinierte .dxd Dateien verwenden. Sie können .dxd Dateien auch selbst in einem Texteditor erstellen. Bitte blättern Sie nach unten zum Verfahren in diesem Artikel.

Sie können entweder einen neuen Namen für Ihren Extraktions-Pläne auswählen oder den Standardnamen beibehalten.

(3) Modell Datei Pfad: Der Modell Pfad verweist auf das Modell. Diese wird automatisch ausgefüllt, wenn der Assistent aus der Modelldatei gestartet wird. Wenn der Assistent in einer anderen Datei des Projekts gestartet wird, verknüpfen Sie die Modelldatei:

  1. Klicken Sie auf die Schaltfläche Durchsuchen (mceclip0.png).

  2. Wählen Sie im Datei-Dialog die Modelldatei aus.

  3. Klicken Sie auf die Schaltfläche Öffnen.

(4) Ergebnis Datei Pfad: Der Pfad der Ergebnisdatei bestimmt, wo der Extraktions-Plan erstellt wird. Wenn diese Option leer gelassen wird, wird der Extraktions-Plan als neuer Plan erstellt:

  1. Wählen Sie im Datei-Dialog die Plan Datei aus.

  2. Klicken Sie auf die Schaltfläche Öffnen.

Klicken Sie für die nächste Seite auf Weiter.



Seite 2

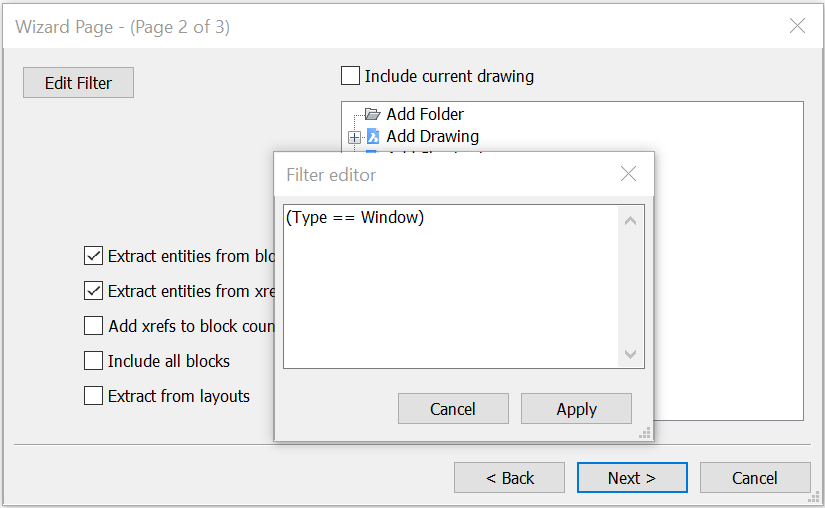

(5) Filter bearbeiten: Der Filter wählt aus, welche BIM-Objekttypen in den Extraktions-Plan aufgenommen werden. Verwenden Sie eine vorhandene Daten-Extraktions-Definition, um den Filter automatisch zu definieren. Weitere Informationen zur Filtersyntax finden Sie unter Bearbeiten von Daten-Extraktions-Definitionsdateien (.dxd).

(6) Aktuelle Zeichnung einbeziehen – fügt die aktuelle Zeichnung für die Datenextraktion hinzu.

(7) Extrahieren von Objekte aus Blöcken: Fügt Objekte aus Blöcken hinzu, die auch im Extraktions-Plan verarbeitet werden.

(7) Extrahieren Objekte von XRefs: Fügt Objekte aus XRefs hinzu, die auch im Extraktions-Plan verarbeitet werden.

(9) XRefs zu Blockzählungen hinzufügen: Zählt ausgewählte ERefs als Blöcke.

(10) Alle Blöcke einbeziehen: Nimmt alle Blöcke in den Extraktions-Plan auf.

(11) Extrahieren aus Layouts: Wenn eingeschaltet, werden alle Objekt-Layouts auch im Extraktions-Plan verarbeitet.

Hinweis: Der Assistent wählt automatisch alle Objekte in der Zeichnung aus



Seite 3

(12) Wählen Sie die Eigenschaften aus, die in den Extraktions-Plan aufgenommen werden sollen: Klicken Sie auf das Kontrollkästchen, um eine Eigenschaft zu aktivieren/deaktivieren: Ausgewählt () oder nicht ausgewählt ().

(13) Klicken Sie auf die Spalte Kategorie, um zu ändern, wie die Eigenschaft im Extraktions-Plan angezeigt wird.

(14) Um Plan- und Ansichtssymbole einzubeziehen, klicken Sie auf die Schaltfläche Blockansicht hinzufügen....



(15) Um die Liste zu sortieren, klicken Sie auf den Titel in der Spaltenüberschrift. Klicken Sie erneut, um in umgekehrter Reihenfolge zu sortieren.

(16) Klicken Sie auf Fertig, um den Assistenten zu schließen (oder klicken Sie auf Zurück, um zu Seite 2 zurückzukehren).



Extraktions-Pläne aktualisieren und anzeigen

  1. Klicken Sie mit der rechten Maustaste auf den neuen Extraktions-Plan (erstellt im BIM-Projekt Browser). Ein Kontextmenü wird angezeigt:

    1. Extraktions-Plan Eigenschaften

      Name: Benennt den Extraktions-Plan um
      Model: Zeigt den Link zur Modelldatei an
      DWG Handle: Zeigt den DWG Handle an.
      Daten Extraktions Datei: Zeigt den Link zur Definition der Datenextraktion an
      Ergebnis Pfad: Zeigt den resultierenden Pfad an
      Umbenennen Benennt den Extraktions-Plan um
      Tabelle erstellen/aktualisieren Erstellt einen Plan mit dem Extraktions-Plan oder aktualisiert den Plan.
      CSV erstellen/aktualisieren Erzeugt eine CSV-Datei mit den Extraktions-Plan Informationen und speichert sie im Ordner, in dem sich die Modelldatei befindet, oder aktualisiert die CSV-Datei, wenn sie bereits vorhanden ist.
      Extraktions-Plan anzeigen Zeigt den Extraktions-Plan in der resultierenden Zeichnung an. (Falls nicht bereits geöffnet, wird die Zeichnung geöffnet.)
      Bearbeiten... Öffnet den Dialog Assistenten Seite, in dem Sie Ihren Extraktions-Plan bearbeiten können. Weitere Informationen zu dieser Vorgehensweise finden Sie in der Vorgehensweise in diesem Artikel.
      Entfernen... Entfernt den Extraktions-Plan



  2. Klicken Sie auf Aktualisieren.

  3. Sobald der Extraktions-Plan aktualisiert ist, klicken Sie auf Extraktions-Plan anzeigen. Der Extraktions-Plan wird auf dem gewünschten Plan angezeigt. oder Doppelklicken Sie auf den Namen des Extraktions-Plans, um den Extraktions-Plan anzuzeigen.



Verfahren: Erstellen eines Fensterplans

In diesem Beispiel erfahren Sie, wie Sie einen Fensterplan von Grund auf neu erstellen. Auf die gleiche Weise können Sie einen Türplan erstellen.

Schritt 1: Extraktions-Plan Assistent öffnen

  1. Öffnen Sie den BIM Projeckt Browser.

  2. Klicken Sie mit der rechten Maustaste auf Extraktions-Pläne Ein Kontextmenü wird angezeigt.

  3. Klicken Sie auf Extraktions-Plan hinzufügen (Assistent)..., um den Assistenten zu öffnen.

Schritt 2: Der Extraktions Assistent

Seite 1

Verwenden Sie für dieses Beispiel eine vorhandene Daten-Extraktions-Definition.

(1) Klicken Sie auf die Schaltfläche Durchsuchen. Ein Ordner wird geöffnet. Dieser enthält die vorgegebenen Daten Extraktions Definitionen.

(2) Wählen Sie im Ordner 'Windows.dxd'.

(3) Ändern Sie den Namen des Extraktions-Plans, in diesem Fall "Fenster".

(4) Der Modell Datei Pfad ist korrekt, da er aus der Modelldatei übernommen wurde. Um den Extraktions-Plan auf einem separaten Plan zu erstellen, lassen Sie den Dateipfad Ergebnis Datei Pfad leer.

(5) Klicken Sie auf Weiter .



Seite 2

(6) Der Assistent wählt automatisch alle Elemente im Modell aus.

(7) Klicken Sie auf Weiter.

Seite 3

  1. Da Sie eine vorhandene .dxd verwenden, sind die Eigenschaften bereits vorausgewählt. Ansichten wie Front und Top sind ebenfalls voreingestellt.

  2. Klicken Sie auf ihre Kategorie, es erscheint der Dialog'Blockansicht bearbeiten'.

  3. Wählen Sie die Ansicht.

  4. Klicken Sie auf Fertig.

Schritt 3: Öffnen Sie den Extraktions-Plan

  1. Klicken Sie mit der rechten Maustaste auf den neuen Extraktions-Plan.

  2. Wählen Sie im Kontextmenü Aktualisieren.

    • Doppelklicken Sie auf den Extraktions-Plan.
    • Klicken Sie mit der rechten Maustaste auf den Extraktions-Plan und wählen Sie Extraktions-Plan anzeigen.
    • Gehen Sie zu Pläne und doppelklicken Sie auf die Extraktions-Plan Blatt. Öffnen Sie den Extraktions-Plan.

  3. Das Ergebnis ist wie folgt:



Vorgehensweise: Wie Sie Ihre eigene Daten Extraktions-Datei erstellen und bearbeiten: Mobiliar-Elemente

Sie können auch selbst eine Daten Extraktions Datei erstellen und diese zur Erstellung neuer Extraktions-Pläne verwenden. Mit dem Befehl DATENEXTRAKT erstellen Sie genau wie mit dem Extraktions-Plan Assistenten eine neue .dxd Datei mit Ihren Einstellungen, aber auch eine CSV-Datei mit Ihren Daten.

  1. Öffnen Sie Ihre Modelldatei.

  2. Wählen Sie im Struktur Browser alle Einrichtungs Elemente aus.

  3. Geben Sie DATENEXTRAKT in die Befehlszeile ein. Ein Assistent mit 5 Seiten wird angezeigt:

  4. Aktivieren Sie das Kontrollkästchen Erstelle Daten Extraktions Definition, und wählen Sie eine Datei aus: nennen Sie sie "FurnishingElements.dxd" und speichern Sie sie in Ihrem Projektordner.
    Hinweis: Sie können die dxd Datei auf Basis einer vorhandenen Daten Extraktions-Definitionsdatei definieren, indem Sie Basierend auf einer vorhandenen Daten Extraktions Definition aktivieren.Und wählen Sie die Datei, auf der Sie basieren wollen.

  1. Klicken Sie auf Weiter.

  2. Wählen Sie alle Objekte aus, die Sie in Ihren Extraktions-Plan aufnehmen möchten.

  3. Klicken Sie auf Weiter.

  4. Wählen Sie alle Objekte aus, für die eine Daten Extraktion erforderlich ist.

  5. Klicken Sie auf Weiter.

  6. Markieren Sie alle gewünschten Eigenschaften in der Furniture Information

  7. Klicken Sie auf Weiter. Die nächste Seite wird angezeigt:

  8. Klicken Sie auf die drei Punkte neben dem Ausgabe als CSV Geben Sie einen neuen Namen für Ihre .csv Datei ein und klicken Sie auf Speichern. Sie können zwischen verschiedenen Optionen für das Trennzeichen wählen, aber am besten ist es, ein Semikolon zu verwenden.

  9. Sie können auch eine Datentabelle erstellen. Wenn Sie diese Option aktivieren, haben Sie die Möglichkeit, die Tabelle an einer beliebigen Stelle innerhalb Ihrer Zeichnung zu platzieren, entweder im Modell Bereich oder im Papier Bereich.

  10. Klicken Sie auf Fertig.

  11. Dadurch sollten 2 Dateien erstellt worden sein: Eine .csv Datei, die die Ergebnisse der Daten Extraktion enthält (im Grunde dasselbe wie ein Extraktions-Plan, aber in einer externen Datei), und einer .dxd Datei. Diese .dxd Datei kann nun zum Erstellen eines Extraktions-Plan wiederverwendet werden. (Siehe Verfahren oben)

  12. Öffnen Sie die .dxd Datei in einem Texteditor. 5 Abschnitte werden angezeigt: Settings, Entity Types, Properties, TableFormatOptions und SELECTION SET.

  13. Belassen Sie die Settings so, wie sie sind.

  14. Die Entity Types werden aufgrund der Auswahlmenge ausgewählt, die Sie bei der Daten Extraktion aktiv hatten. Anstatt jedoch explizit auszuwählen, von welchen Typen (und Handles, siehe später) Sie Daten extrahieren wollen, können Sie die expliziten Objekttypen durch ein Sternchen (*) ersetzen, um zu definieren, dass wir Informationen von allen Objekttypen extrahieren wollen.

  15. Belassen Sie die Properties so, wie sie sind.

  16. Belassen Sie die TableFormatOptions so, wie sie sind.

  17. Sie können den gesamten Abschnitt SELECTION SET löschen, wenn Sie nicht explizit definieren wollen, aus welchen Objekten Sie Daten extrahieren.

  18. Sie können einen Filter hinzufügen, indem Sie einen neuen Abschnitt hinzufügen: Der Abschnittstitel heißt [Filter] Der Abschnittsinhalt lautet (Type == Furnishing Element) (cfr. the .dxd Dateien, die als Beispiel im Support-Ordner angegeben werden, es wird ein Filter für Tür- und Fenstertyp verwendet).

  19. Daher sollte der Inhalt der .dxd Datei wie folgt sein:
[Settings]
ExtractFromBlocks=0
ExtractFromXrefs=1
CountXrefs=0
CombineEqualRows=1
IncludeNameColumn=1
FooterStyle=0
FlowDirectionRtoL=0
CVSdelimiter=1
IncludeLayouts=0

[Entity Types]
*

[Properties]
Furniture Information:Article Number|Article Number|
Furniture Information:Cost|Cost|%1u2%pr2
Furniture Information:Manufacturer|Manufacturer

[TableFormatOptions]
TableStyle=Standard
TitleCellStyle-TITLE
HeaderCellStyle-HEADER
DataCellStyle-DATA

[Filter]
(Type==Furnishing Element)

  1. Speichern Sie diese .dxd Datei in Ihrem Projektordner.



Vorgehensweise: So bearbeiten Sie einen Extraktions-Plan

  1. Wechseln Sie zur Registerkarte Extraktions-Pläne im Projekt Browser

  2. Klicken Sie mit der rechten Maustaste auf den ausgewählten Extraktions-Plan. Ein Kontextmenü wird angezeigt:

  3. Klicken Sie auf Bearbeiten... Ein Assistent mit 2 Seiten wird geöffnet:

  4. Aktivieren oder deaktivieren Sie die gewünschten Optionen.

  5. Klicken Sie auf Weiter.

  6. Markieren Sie alle Eigenschaften, die im Extraktions-Plan enthalten sein sollen, oder deaktivieren Sie alle Eigenschaften, die Sie auslassen möchten.

  7. Klicken Sie auf Fertig.

  8. Klicken Sie erneut mit der rechten Maustaste auf den Extraktions-Plan und wählen Sie Tabelle erstellen/aktualisieren

  9. Wiederholen Sie diesen Vorgang, aber wählen Sie CSV erstellen/aktualisieren.

  10. Die Tabelle und die CSV-Datei werden nun aktualisiert. Sie können Ihren Plan erneut aktualisieren und mit dem Extraktions-Plan öffnen und die Änderungen anzeigen.
