BimQuickDraw (bimquickdraw)

Mit QuickDraw können Sie rechteckige und L-förmige Räume und Gebäude schnell erstellen und bearbeiten.

Tutorial: Wie man Quickdraw verwendet

Klicken Sie hier zum Ansehen

Zugriff auf den Befehl über

Befehlszeile: bimquickdraw

Quad: Modell | Quickdraw

Multifunktionsleiste: Start | Erstellen | Quickdraw

Werkzeugkasten: BIM | Detaillierungs Grad

: bimquickdraw

Das Layout des QuickDraw-Cursors stellt den zu erstellenden Raum dar:
Von links nach rechts: Frei platziert, an einer vorhandenen Wand ausgerichtet, an zwei vorhandenen Wänden ausgerichtet.

Sie werden aufgefordert:

Aktuelle Einstellungen: Raumhöhe: 3000, Wandstärke: 250, Plattenstärke: 250

Ersten Punkt wählen oder [Raumhöhe/Wandstärke/Plattenstärke/Autogrössenanpassung]: (Wählen Sie einen Punkt aus, um die erste Ecke des Raums zu definieren, oder wählen Sie eine Option aus.)

Zweiten Punkt wählen (Wählen Sie einen Punkt aus, um die gegenüberliegende Ecke des Raums zu definieren.)

Befehls Optionen

Option	Beschreibung
Raumhöhe	Legt die Raumhöhe fest. Die Höhe wird in der Systemvariablen ROOMHEIGHT gespeichert und verwendet, bis eine andere Einstellung festgelegt wird. Vorgabe-Raumhöhe = 3000 mm Die Höhe der Außenwände = Raumhöhe + Plattenstärke. Die Höhe der Innenwände = Raumhöhe. ____________________________________________________
Wandbreite	Legt die Breite der zu erstellenden Wände fest. Die Breite wird in der Systemvariablen Vorgabe-Wandbreite gespeichert und verwendet, bis eine andere Einstellung festgelegt wird. Vorgabe-Wandbreite = 250 mm. ____________________________________________________
Plattenstärke	Legt die Raumhöhe fest. Die Höhe wird in der Systemvariablen ROOMHEIGHT gespeichert und verwendet, bis eine andere Einstellung festgelegt wird. Vorgabe Plattenstärke = 250 mm. ____________________________________________________
Ersten Punkt wählen	Definiert die erste Ecke eines Raumes. Das Layout des QuickDraw-Cursors zeigt die Ausrichtung an vorhandenen Wänden und Abständen zu vorhandenen Volumenkörpern an. Abhängig vom Layout des QuickDraw-Cursors: Standard-Cursor: Klicken Sie auf einen Punkt. Ausgerichtet auf eine Ausgangswand; Abstand von einem vorhandenen Volumenkörper: Geben Sie einen Wert in das Abstandsfeld ein. Klicken Sie auf einen Punkt, um die Ausrichtung zu akzeptieren. Ausgerichtet auf zwei bestehende Wände; Abstände von zwei vorhandenen Volumenkörper. Geben Sie einen Wert in das Abstandsfeld ein, drücken Sie dann die TAB-Taste und geben Sie den Wert in das zweite Abstandsfeld ein. Drücken Sie optional die TAB-Taste, um den Wert im ersten Abstandsfeld anzupassen. Drücken Sie die Eingabetaste, um die Abstände zu akzeptieren. Klicken Sie, um die Ausrichtung zu akzeptieren. ____________________________________________________

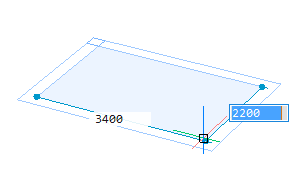

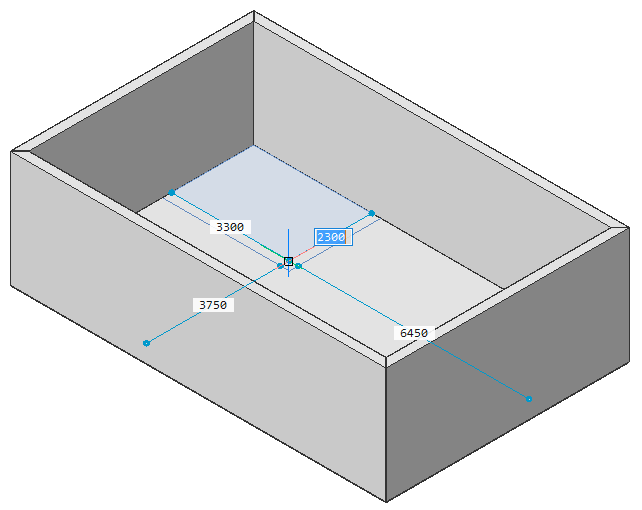

Zweiten Punkt wählen	Definiert die gegenüberliegende Ecke eines Raumes. Wenn Sie die Außenwände eines Gebäudes erstellen, gehen Sie wie folgt vor: Klicken Sie auf einen Punkt. Geben Sie einen Wert in das Abstandsfeld ein, drücken Sie dann die TAB-Taste und geben Sie den Wert in das zweite Abstandsfeld ein. Drücken Sie optional die TAB-Taste, um den Wert im ersten Abstandsfeld anzupassen. Drücken Sie die Eingabetaste, um die Abstände zu übernehmen. Bei der Erstellung von Räumen: Klicken Sie auf einen Punkt. Geben Sie einen Wert in das Abstandsfeld ein, drücken Sie dann die TAB-Taste und geben Sie den Wert in das nächste Abstandsfeld ein. Optional können Sie die TAB-Taste erneut drücken, um einen Wert in das nächste Abstandsfeld einzugeben, wodurch der Wert im ersten Abstandsfeld überschrieben wird. Drücken Sie bei Bedarf die TAB-Taste, um die Abstände anzupassen, und drücken Sie dann zur Bestätigung die Eingabetaste. ____________________________________________________
Automatische Größenanpassung	Ermöglicht das Kopieren der Wandbreite und Raumhöhe von einer vorhandenen Wand und überschreibt damit den Wert der Systemvariablen Vorgabe-Raumhöhe und Vorgabe-Wandbreite. Sie werden aufgefordert: Automatische Größenanpassung EIN/AUS <Ein>: - (Wählen Sie eine Option.) Hinweis: Der Wert für die automatische Größenanpassung wird auf EIN zurückgesetzt, wenn Sie BimQuickDraw schließen und neu starten. ____________________________________________________
Geschoss hinzufügen	Bewegen Sie den Mauszeiger über das Symbol (), um die Optionen anzuzeigen: Vollständige Kopie der obersten Stockwerks. Kopiert die Decke und die Außenwände des obersten Stockwerks. Das Gebäude mit einem Flachdach abschließen. Klicken Sie auf ein Symbol, um eine neues Geschoss hinzuzufügen oder das Gebäude mit einem Flachdach abzuschließen. ____________________________________________________
