Überträgt ein einzelnes Element auf einer ebenen Fläche zu mehreren Positionen und Rastern; kann verwendet werden, um Lichter, Lichtschalter, Fenster, Luftauslässe usw. zu übertragen.



Zugriff auf den Befehl über

Tastatur: bimübertragemuster
Menü: BIM | Übertragen | Übertragen Muster
| Werkzeugkasten: BIM Übertragen
Multifunktionsleiste Registerkarte | Panel: Modell | Übertragen

bimübertragemuster
BIM | Übertragen | Übertragen Muster
BIM Übertragen
Modell | Übertragen

: bimübertragemuster

: bimübertragemuster

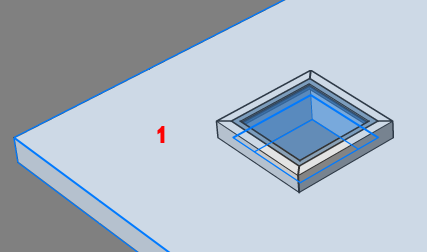

Wählen Sie einen planaren Volumenkörper aus, auf den sich das Detail bezieht:Wählen Sie einen planaren Volumenkörper (1) aus.
Objekte im Satz: 1

Wählen Sie einen planaren Volumenkörper aus, auf den sich das Detail bezieht:Wählen Sie einen planaren Volumenkörper (1) aus.

Wählen Sie einen planaren Volumenkörper aus, auf den sich das Detail bezieht:Wählen Sie weitere planare Volumenkörper aus oder drücken Sie die Eingabetaste.

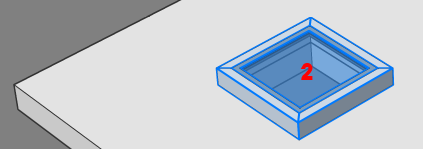

Wählen Sie die zu übertragenden Detailobjekte (Volumenkörper oder Flächen) aus: Wählen Sie Detailobjekte (2) aus.
Objekte im Satz: 5

Wählen Sie einen planaren Volumenkörper aus, auf den sich das Detail bezieht:Wählen Sie weitere planare Volumenkörper aus oder drücken Sie die Eingabetaste.
Wählen Sie die zu übertragenden Detailobjekte (Volumenkörper oder Flächen) aus: Wählen Sie Detailobjekte (2) aus.


Wählen Sie Detail Objekte (Volumenkörper, Blockreferenzen oder Flächen) aus, die in die Verbindung aufgenommen werden sollen (optional): Wählen Sie weitere Detailobjekte oder drücken Sie die Eingabetaste.
Dieses 3D-Detail übertragen? [Ja/Nein/Erweitern] <Ja>: Drücken Sie die Eingabetaste, oder wählen Sie eine Option aus.

Wählen Sie Detail Objekte (Volumenkörper, Blockreferenzen oder Flächen) aus, die in die Verbindung aufgenommen werden sollen (optional): Wählen Sie weitere Detailobjekte oder drücken Sie die Eingabetaste.
Dieses 3D-Detail übertragen? [Ja/Nein/Erweitern] <Ja>: Drücken Sie die Eingabetaste, oder wählen Sie eine Option aus.


Suche nach ähnlichen Verbindungen
Erstellung der Vorschläge
Anzeigen von 2 Applikations Details
Lösen von Konflikten und Erweiterungen
Dauer BIMPROPAGATE: 0.524000
Zeigt 1 sichtbare Vorschläge von insgesamt 1.

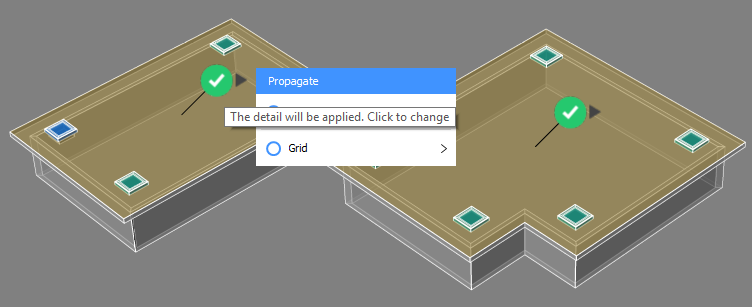

Nächste Aktion auswählen [ALle/Abrechen] <Alle>: Drücken Sie die Eingabetaste, oder wählen Sie eine Option aus.

Nächste Aktion auswählen [ALle/Abrechen] <Alle>: Drücken Sie die Eingabetaste, oder wählen Sie eine Option aus.

Alle xx sichtbaren Vorschläge anwenden

Befehls Optionen

Option	Beschreibung
Zuerst erweitern	Erweitert den empfindlichen Bereich des Details.
Alle anwenden	: Nicht ausgewählter Vorschlag. Klicken Sie hier, um zu ausgewählten zu wechseln.  : Nicht ausgewählter Vorschlag. Klicken Sie hier, um zu ausgewählten zu wechseln.
Ähnliche Position	Überträgt das Detail auf ähnliche Positionen der ausgewählten Volumenkörper. Wählen Sie eine Option. Alle: Überträgt das Detail auf alle vorgeschlagenen Positionen der ausgewählten Volumenkörper. Ursprung: Ermöglicht das Beibehalten / Entfernen einzelner Positionen für einen ausgewählten Volumenkörper.
Raster	Überträgt ein Raster der Details auf ausgewählte Volumenkörper: Hinzufügen/Spalte entfernen/Raster: Hier können Sie die Anzahl der Spalten und Zeilen festlegen. Unterste/Oberste Zeile auswählenWechselt die Position einer einzelnen Zeile oder behält die Zeile oder das ursprüngliche Detail bei. Wähle Linke / Rechte Spalte aus.Wechselt die Position einer einzelnen Spalte oder behält nur die Spalte des ursprünglichen Details. Ursprung: Das Raster wird aufgelöst. Ermöglicht das Beibehalten / Entfernen einzelner Mitglieder des Rasters.

Option Beschreibung Zuerst erweitern Erweitert den empfindlichen Bereich des Details. Alle anwenden  : Nicht ausgewählter Vorschlag. Klicken Sie hier, um zu ausgewählten zu wechseln.

 : Nicht ausgewählter Vorschlag. Klicken Sie hier, um zu ausgewählten zu wechseln.

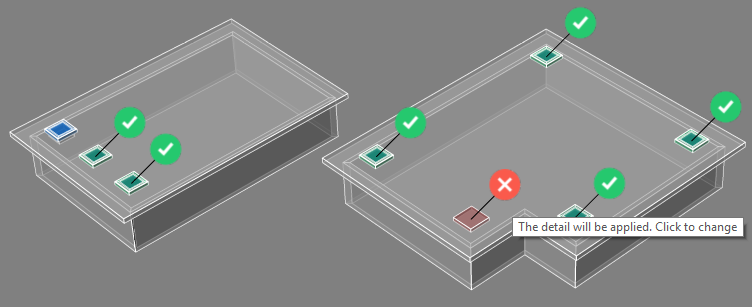

Ähnliche Position

Überträgt das Detail auf ähnliche Positionen der ausgewählten Volumenkörper.
Wählen Sie eine Option.

• Alle: Überträgt das Detail auf alle vorgeschlagenen Positionen der ausgewählten Volumenkörper.
• Ursprung: Ermöglicht das Beibehalten / Entfernen einzelner Positionen für einen ausgewählten Volumenkörper.

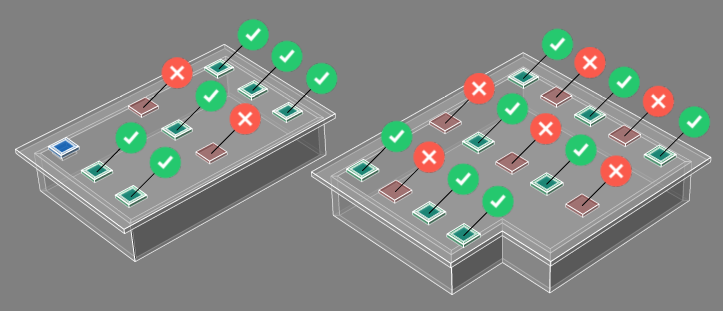

Raster

Überträgt ein Raster der Details auf ausgewählte Volumenkörper:

• Hinzufügen/Spalte entfernen/Raster: Hier können Sie die Anzahl der Spalten und Zeilen festlegen.
• Unterste/Oberste Zeile auswählenWechselt die Position einer einzelnen Zeile oder behält die Zeile oder das ursprüngliche Detail bei.
• Wähle Linke / Rechte Spalte aus.Wechselt die Position einer einzelnen Spalte oder behält nur die Spalte des ursprünglichen Details.
• Ursprung: Das Raster wird aufgelöst. Ermöglicht das Beibehalten / Entfernen einzelner Mitglieder des Rasters.

Option Beschreibung OptionOptionBeschreibungBeschreibung Zuerst erweitern Erweitert den empfindlichen Bereich des Details. Zuerst erweiternErweitert den empfindlichen Bereich des Details. Alle anwenden  : Nicht ausgewählter Vorschlag. Klicken Sie hier, um zu ausgewählten zu wechseln.

 : Nicht ausgewählter Vorschlag. Klicken Sie hier, um zu ausgewählten zu wechseln.

Alle anwenden  : Nicht ausgewählter Vorschlag. Klicken Sie hier, um zu ausgewählten zu wechseln.

 : Nicht ausgewählter Vorschlag. Klicken Sie hier, um zu ausgewählten zu wechseln.

 : Nicht ausgewählter Vorschlag. Klicken Sie hier, um zu ausgewählten zu wechseln.

 Ähnliche Position

Überträgt das Detail auf ähnliche Positionen der ausgewählten Volumenkörper.
Wählen Sie eine Option.

• Alle: Überträgt das Detail auf alle vorgeschlagenen Positionen der ausgewählten Volumenkörper.
• Ursprung: Ermöglicht das Beibehalten / Entfernen einzelner Positionen für einen ausgewählten Volumenkörper.

Ähnliche Position

Überträgt das Detail auf ähnliche Positionen der ausgewählten Volumenkörper.
Wählen Sie eine Option.

• Alle: Überträgt das Detail auf alle vorgeschlagenen Positionen der ausgewählten Volumenkörper.
• Ursprung: Ermöglicht das Beibehalten / Entfernen einzelner Positionen für einen ausgewählten Volumenkörper.

Überträgt das Detail auf ähnliche Positionen der ausgewählten Volumenkörper.
Wählen Sie eine Option.

• Alle: Überträgt das Detail auf alle vorgeschlagenen Positionen der ausgewählten Volumenkörper.
• Ursprung: Ermöglicht das Beibehalten / Entfernen einzelner Positionen für einen ausgewählten Volumenkörper.
• Alle: Überträgt das Detail auf alle vorgeschlagenen Positionen der ausgewählten Volumenkörper.

Alle

• Ursprung: Ermöglicht das Beibehalten / Entfernen einzelner Positionen für einen ausgewählten Volumenkörper.

Ursprung

 Raster

Überträgt ein Raster der Details auf ausgewählte Volumenkörper:

• Hinzufügen/Spalte entfernen/Raster: Hier können Sie die Anzahl der Spalten und Zeilen festlegen.
• Unterste/Oberste Zeile auswählenWechselt die Position einer einzelnen Zeile oder behält die Zeile oder das ursprüngliche Detail bei.
• Wähle Linke / Rechte Spalte aus.Wechselt die Position einer einzelnen Spalte oder behält nur die Spalte des ursprünglichen Details.
• Ursprung: Das Raster wird aufgelöst. Ermöglicht das Beibehalten / Entfernen einzelner Mitglieder des Rasters.

Raster

Überträgt ein Raster der Details auf ausgewählte Volumenkörper:

• Hinzufügen/Spalte entfernen/Raster: Hier können Sie die Anzahl der Spalten und Zeilen festlegen.
• Unterste/Oberste Zeile auswählenWechselt die Position einer einzelnen Zeile oder behält die Zeile oder das ursprüngliche Detail bei.
• Wähle Linke / Rechte Spalte aus.Wechselt die Position einer einzelnen Spalte oder behält nur die Spalte des ursprünglichen Details.
• Ursprung: Das Raster wird aufgelöst. Ermöglicht das Beibehalten / Entfernen einzelner Mitglieder des Rasters.

Überträgt ein Raster der Details auf ausgewählte Volumenkörper:

• Hinzufügen/Spalte entfernen/Raster: Hier können Sie die Anzahl der Spalten und Zeilen festlegen.
• Unterste/Oberste Zeile auswählenWechselt die Position einer einzelnen Zeile oder behält die Zeile oder das ursprüngliche Detail bei.
• Wähle Linke / Rechte Spalte aus.Wechselt die Position einer einzelnen Spalte oder behält nur die Spalte des ursprünglichen Details.
• Ursprung: Das Raster wird aufgelöst. Ermöglicht das Beibehalten / Entfernen einzelner Mitglieder des Rasters.
• Hinzufügen/Spalte entfernen/Raster: Hier können Sie die Anzahl der Spalten und Zeilen festlegen.

Hinzufügen/Spalte entfernen/Raster

• Unterste/Oberste Zeile auswählenWechselt die Position einer einzelnen Zeile oder behält die Zeile oder das ursprüngliche Detail bei.

Unterste/Oberste Zeile auswählen

• Wähle Linke / Rechte Spalte aus.Wechselt die Position einer einzelnen Spalte oder behält nur die Spalte des ursprünglichen Details.

Wähle Linke / Rechte Spalte aus.

• Ursprung: Das Raster wird aufgelöst. Ermöglicht das Beibehalten / Entfernen einzelner Mitglieder des Rasters.

Ursprung

Ähnliche Befehle

BimÜbertrage - ordnet Details (Volumenkörper, Löcher, Fertiggeometrie,...), die sich auf ausgewählte Volumenkörper beziehen, ähnlichen Volumenkörpern im Modell zu und skizziert optional das Detail in einem Raster.

BimÜbertrage

BimÜbertrageEcke -Überträgt Details, die mit drei planaren Basis-Volumenkörperen verknüpft sind (z. B. Ecken).

BimÜbertrageEcke

BimÜbertrageKanten - überträgt ein Detail entlang der Kante eines planaren Volumenkörpers; kann verwendet werden, um Geländer, Dachrinnen, Grenzen, Wandenden usw. zu übertragen.

BimÜbertrageKanten

BimÜbertrageLinear - überträgt Verbindungen zwischen linearen Elementen (Balken, Stützen, Rohre, Kanäle und deren Verbindungen zu Wänden und Decken).

BimÜbertrageLinear

BimÜbertragePlanar - überträgt Verbindungen zwischen planaren Elementen (Wände, Decken, Dächer).

BimÜbertragePlanar
