Arbeiten mit Textstilen

Befehl: STIL

Wenn Sie einen Text in eine Zeichnung einfügen, wird der aktuelle Textstil verwendet, welcher Schriftart, Größe, Winkel, Drehung und andere Eigenschaften des neuen Textobjektes festlegt.

Bei jeder Zeichnung ist der voreingestellte Textstil, der Stil Standard. Dieser Stil verwendet zunächst die Schriftart Arial. Den Stil Standard können Sie nicht löschen oder umbenennen, aber Sie können ihn ändern.

Wenn Sie den Font oder die Orientierung eines bestehenden Textstils ändern, werden alle vorhandenen Textobjekte die diesen Textstil verwenden, automatisch aktualisiert. Die Änderung aller anderen Eigenschaften haben keine Auswirkungen auf einen bestehenden Text.

Sie können eine unbegrenzte Anzahl von weiteren Textstilen erzeugen und verwenden.

Anmerkungs Text Stile erstellen Anmerkungs Text Objekte. In einem Anmerkungs Text Stil wird die Höhe des Textes für den Papier Bereich definiert; die Höhe im Model Bereich hängt von der aktuell eingestellten Anmerkungs Skalierung, die durch die Systemvariablen CANNOSCALE und CANNOSCALEVALUE definiert wird, ab.

Das Dialogfenster Zeichnungs Explorer Textstile öffnen

Führen Sie einen der folgenden Schritte aus:

• Wählen Sie im Menü Werkzeuge Zeichnungs Explorer den Punkt Textstile...
• Machen Sie einen Doppelklick auf das Feld Stil in der Statuszeile.
• Geben Sie Stil in die Befehlszeile ein und drücken Sie dann die Eingabetaste.

Das Dialogfenster Zeichnungs Explorer - Textstile öffnet sich.

Einen Textstil erzeugen

1. Öffnen Sie den Textstil Explorer Dialog.
2. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf das Werkzeug Neu () im Bereich Details des Zeichnungs Explorers.
• Wählen Sie einen bestehenden Stil aus, machen Sie einen Rechtsklick und wählen Sie Neu im Kontext Menü.

Der Textstil Neuer Stil1 wird mit den Eigenschaften des vorher aktuellen Text Stils erzeugt.

3. Geben Sie einen Namen in das Feld Textstil Name ein, um den vordefinierten Namen Neuer Stil1 zu ersetzen.

4. Definieren Sie die Textstil Eigenschaften.

5. Schließen Sie das Dialogfenster Textstil Explorer.





Einen Textstil ändern

1. Öffnen Sie den Textstil Explorer Dialog.
2. Wählen Sie den Textstil aus.
3. Definieren Sie die Textstil Eigenschaften.
4. Schließen Sie das Dialogfenster Textstil Explorer.





Einen Textstil aktuell setzen

1. Öffnen Sie den Textstil Explorer Dialog.
2. Führen Sie einen der folgenden Schritte aus:

• Wenn Sie sich in der Detail Ansicht () befinden, klicken Sie in die leere Spalte vor dem Textstil Namen.
  Ein blau ausgefüllter Kreis zeigt Ihnen an, dass der Textstil auf aktuell gesetzt wurde.
• Befinden Sie sich in der Detail Ansicht () oder in der Symbol Ansicht (), machen Sie einen Rechtsklick, wählen Sie dann im Kontext Menü Aktuell setzen aus.

ANMERKUNG

Alternativ können Sie einen Rechtsklick auf das Feld Textstil in der Statuszeile machen, wählen Sie dann einen neuen aktuellen Stil aus. Der aktuelle Stil wird in der Liste durch ein Häkchen markiert. Wenn Sie beim Text erstellen die Option Stil verwenden, wird der gewählte Stil zum aktuellen Stil.





Einen Textstil löschen

1. Öffnen Sie den Textstil Explorer Dialog.
2. Wählen Sie den Textstil aus.
3. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Löschen () im Bereich Details des Dialogs Zeichnungs Explorer.
• Machen Sie einen Rechtsklick, wählen Sie dann im Kontext Menü Löschen aus.

Wenn der Textstil nicht in einer Zeichnung oder in einem Bemaßungsstil verwendet wird, so wird dieser sofort gelöscht,

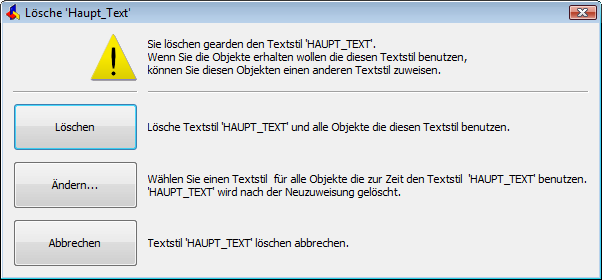

ansonsten wird Ihnen ein Warndialog angezeigt:




4. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf Löschen, um den Textstil und alle Objekte, die diesen Stil benutzen, zu löschen.
• Klicken Sie auf Ändern..., um allen Objekten, die den aktuellen Textstil verwenden, einen anderen Textstil zuzuweisen und den aktuellen Stil dann zu löschen.
• Klicken Sie auf Abbrechen, um das Löschen des Texstils abzubrechen.

ANMERKUNG

Es ist nicht möglich den Aktuellen Textstil zu löschen.
