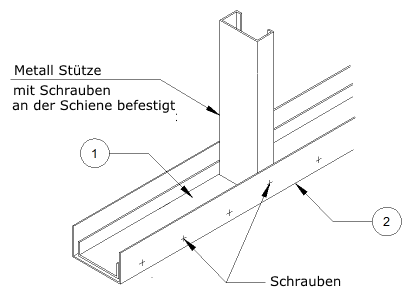

Befehle: MFÜHRUNG, MFÜHRUNGSSTIL, MFÜHRBEARB und MFÜHRBEARBTEXT

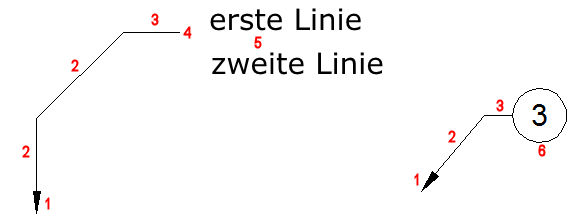

Eine Mehrfachführung besteht aus:

• einem Endsymbol (1)

• einer oder mehreren Führungslinien (2), die gerade oder gekrümmt sein können,

• optional einem horizontalen Ziel (3) und einem Zielabstand (4)

• Inhalt: Entweder ein mehrzeiliger Text (5) oder ein Block (6).

Mehrfachführungen werden mit dem aktuellen Mehrfachführungs Stil erstellt. Jede Zeichnung enthält einen Standard Führers Stil, der nicht umbenannt oder gelöscht werden kann; der Standard -Führungs Stil kann aber angepasst werden. Beim Ausführen des Befehls MFührung können Überschreibungen für den aktuellen Mehrfachführungs Stil definiert werden.

Mehrfachführungen können zuerst mit dem Endsymbol, zuerst mit der Zielseite oder zuerst mit dem Inhalt definiert werden.



Erstellen einer Mehrfachführung

1. (Optional) Starten Sie den Befehl MFührungsStil, und stellen Sie dann den aktuellen MFührungs Stil ein.
2. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Mehrfachführung () im Werkzeugkasten Bemaßungen.
• Wählen Sie Mehrfachführung im Menü Bemaßung.
• Geben Sie Multileader in der Befehlszeile ein und drücken Sie die Eingabetaste.

Aufforderung in der Befehlszeile: Definiere Führungs Zielseiten Lage oder [zuerst Endsymbole/zuerst Inhalt/Optionen] <Optionen>:

Ein Kontext Menü wird angezeigt:

     3. (Optional) Wählen Sie eine Platzierungs Option:

• Führungs Endsymbol zuerst
• Führungs Zielseite zuerst
• Inhalt zuerst.

Die zuletzt verwendete Platzierungs Option wird wiederholt.

Die Standard-Sequenz ist: Endsymbol - Zielseite - Inhalt.

     4. (Optional) Wählen Sie Optionen im Kontext Menü oder geben Sie O ein, und drücken Sie dann die EINGABETASTE, wenn Sie Überschreibungen für den aktuellen MFührungs Stil definieren möchten.

Aufforderung in der Befehlszeile: Geben Sie eine Option ein [Führungs typ/führungs Zielseite/Inhalts type/Maxpunkte/eRster winkel/zWeiter winkel/optionen beEnden] <beEnden Optionen>:
Es wird ein Kontext Menü angezeigt:

1. Geben Sie die Position des Endsymbols an.
   In der Befehlszeile wird angezeigt: Definiere Führungs Zielseite Position:
2. Geben Sie die Position der Zielseite an.

Abhängig vom Inhalts Typ:

• MText: Der Befehl MText wird aufgerufen.
• Block: Ein Block wird eingefügt.
• Keiner: Der Befehl wird geschlossen.



Hinzufügen von Eckpunkten zu einer Führungslinie einer Mehrfachführung

1. Drücken Sie gegebenenfalls die Funktionstaste F12, um das Quad Cursor Menü zu aktivieren.
2. Halten Sie den Cursor über die Führungslinie, in die Sie einen Eckpunkt einfügen möchten.
   Das Quad Cursor Menü wird angezeigt und zeigt den zuletzt verwendeten Befehl (*).
3. Bewegen Sie den Cursor auf das Quad Cursor Menü und erweitern Sie die Befehlsgruppe 2D Bearbeitung.
4. Klicken Sie auf die Schaltfläche Eckpunkt hinzufügen ().
   Ein neuer Eckpunkt wird dynamisch hinzugefügt.
5. Bestimmen Sie die Position des Eckpunktes.
6. (Optional) Halten Sie den Cursor über die Führungslinie, um einen weiteren Eckpunkt einzufügen.

(*) Wiederholen Sie den zuletzt verwendeten Quad-Befehl mit einem Rechtsklick.



Entfernen von Eckpunkten von einer Führungslinie einer Mehrfachführung

1. Drücken Sie gegebenenfalls die Funktionstaste F12, um das Quad Cursor Menü zu aktivieren.
2. Halten Sie den Cursor über die Führungslinie nahe an dem Eckpunkt, den Sie entfernen wollen.
   Das Quad Cursor Menü wird angezeigt und zeigt den zuletzt verwendeten Befehl (*).
3. Bewegen Sie den Cursor auf das Quad Cursor Menü und erweitern Sie die Befehlsgruppe 2D Bearbeitung.
4. Klicken Sie auf die Schaltfläche Eckpunkt entfernen ().
   Der Eckpunkt wird entfernt.
5. (Optional) Halten Sie den Cursor über eine Führungslinie nahe einem Eckpunkt, den Sie entfernen wollen, um einen weiteren Eckpunkt zu entfernen.



Hinzufügen von Führungslinien zu einer Mehrfachführung

1. Drücken Sie gegebenenfalls die Funktionstaste F12, um das Quad Cursor Menü zu aktivieren.
2. Halten Sie den Cursor über eine Führungslinie einer Mehrfachführung.
   Das Quad Cursor-Menü wird angezeigt, und zeigt den zuletzt verwendeten Befehl (*).
3. Bewegen Sie den Cursor auf das Quad Cursor Menü und erweitern Sie die Befehlsgruppe 2D Bearbeitung.
4. Klicken Sie auf die Schaltfläche Führung einfügen ().
   Eine neue Führungslinie wird dynamisch angezeigt.
5. Geben Sie die Lage des Endsymbols der neuen Führungslinie an.
   Eine weitere neue Führungslinie wird dynamisch angezeigt.

     6. Führen Sie einen der folgenden Schritte aus:

• Geben Sie die Lage des Endsymbols der neuen Führungslinie an.
• Rechtsklick oder drücken Sie die EINGABETASTE, um das Hinzufügen von Führungslinien abzubrechen.

(*) Wiederholen Sie den zuletzt verwendeten Quad-Befehl mit einem Rechtsklick.



Entfernen von Führungslinien von einer Mehrfachführung

1. Drücken Sie gegebenenfalls die Funktionstaste F12, um das Quad Cursor Menü zu aktivieren.
2. Halten Sie den Cursor über die Führungslinie, die Sie entfernen wollen.
   Das Quad Cursor Menü wird angezeigt und zeigt den zuletzt verwendeten Befehl (*).
3. Bewegen Sie den Cursor auf das Quad Cursor Menü und erweitern Sie die Befehlsgruppe 2D Bearbeitung.
4. Klicken Sie auf die Schaltfläche Entferne Führung ().
   Die Führungslinie wird entfernt.

(*) Wiederholen Sie den zuletzt verwendeten Quad-Befehl mit einem Rechtsklick.
