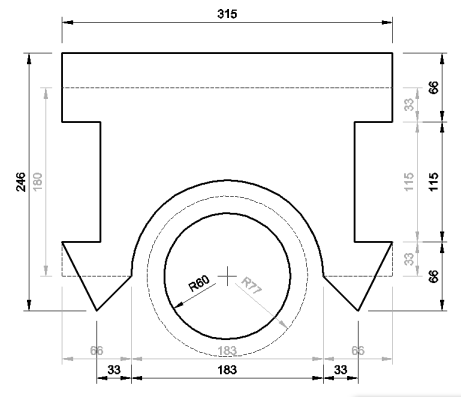

Bemaßungen mit BricsCAD sind assoziativ: wenn ein Objekt bemaßt wurde und danach verschoben oder geändert wird, wird die Bemaßung automatisch aktualisiert. Die assoziativen Eigenschaften einer Bemaßung gelten auch für Bemaßungen, die im Papierbereich für Objekte aus dem Modellbereich platziert wurden. D. h., wenn ein Objekt im Modellbereich geändert wird ändert sich auch die Bemaßung im Papierbereich. Falls erforderlich, können Sie den Befehl BEMREGEN benutzen, um alle assoziativen Bemaßungen zu aktualisieren.

Die folgenden Objekt Fänge können verwendet werden, um assoziative Bemaßungen zu erstellen:

Endpunkt, Mitte, Zentrum, Lot, Quadrant, Einfügung, Knoten, Schnittpunkt und sichtbarer Schnittpunkt.

Der Befehl BEMENTASSOZ entfernt die Assoziativität aus ausgewählten Bemaßungsobjekten.

Der Befehl BEMREASSOZ reassoziiert oder assoziiert Bemaßungen zu Objekten oder Punkte auf Objekten.

Die Systemvariable GENERATEASSOCVIEWS ermöglicht die Erstellung assoziativer Bemaßungen für generierte Ansichten mit den Befehlen GRUNDANS und ANSSCHNITT und generierte Zeichnungen mit dem Befehl BIMSCHNITTAKT.

Die Systemvariable ANNOMONITOR steuert, ob eine getrennte Bemaßung mit einem Warnzeichen gekennzeichnet ist.
