Arbeiten mit Schnitten

Befehle: QUERSCHNITT, SCHNEBENE, LIVESCHNITT, SCHNEBENEEINST, SCHNEBENEZUBLOCK.

Der Befehl QuerSchnitt erstellt Schnittebenen von 3D-Volumenkörpern; es werden Regionen Objekte erzeugt.

Der Befehl SchnEbene erstellt ein Schnittebenen Objekt, das Schnitte aus 3D Volumenkörpern, Oberflächen und Netzen erstellt.

Der Befehl LiveSchnitt schaltet die Live Schnitt Eigenschaft einer Schnittebene ein oder aus.

Der Befehl SchnEbeneEinst definiert die Eigenschaften eines Schnittebenen Objekts im Dialog Zeichnungs Explorer - Schnitt Ebenen.

Der Befehl SchnEbeneZuBlock speichert die ausgewählte Schnittebene in einen 2D Querschnitt / Ansicht Block oder einen 3D Abschnittsblock.



ANMERKUNG

Der Befehl BIMSCHNITT erzeugt BIM Schnitt Objekte, die SchnittEbenen Objekte mit erweiterten Eigenschaften, wie Typ (Plan, Querschnitt, Erhebung (Ansicht), Detail) und Skalierung, sind.



Starten des Befehls SchnEbene

Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf das Werkzeug Schnitt Ebene () im Werkzeugkasten Schnitte.
• Wählen Sie Schnitte Schnitt Ebene im Menü Modell.
• Geben Sie schnebene in der Befehlszeile ein.

In der Befehlszeile wird Folgendes angezeigt: Definiere Startpunkt oder [wähle Fläche/Schnitt zeichnen/Orthographisch]:

Ausrichten einer Schnittebene an einer Fläche

1. Starten Sie den Befehl schnebene.
2. Wählen Sie wähle Fläche im Kontext-Menü oder geben Sie F in der Befehlszeile ein.
   In der Befehlszeile wird Folgendes angezeigt: Wähle Objekt:

3. Wählen Sie eine Fläche eines Volumenkörpers an der Sie die Schnitt Ebene ausrichten wollen.

Volumenkörper	Wähle Fläche	Schnitt Ebene ausgerichtet an Fläche

Die Schnittebene wird an der ausgewählten Fläche ausgerichtet. Die Anzeige abschneiden Eigenschaft des Schnitt Objektes wird automatisch eingeschaltet.

4. (Optional) Bearbeiten Sie die Eigenschaften der Schnitt Ebene.

Eine vertikale Schnitt Ebene erstellen

1. Stellen Sie sicher, dass das WKS das aktuelle Koordinatensystem ist.
2. Starten Sie den Befehl schnebene.
3. Geben Sie zwei Punkte ein.
   Die Schnitt Ebene wird durch diese Punkte und senkrecht zu der XY-Ebene des aktuellen Koordinatensystems erstellt.
   Der Teil des Volumenkörpers, der rechts der Schnitt Ebene liegt, wird weggeschnitten.
   Die Anzeige abschneiden Eigenschaft des Schnitt Objektes wird nicht automatisch eingeschaltet.

Definieren Sie zwei Punkte	Vertikale Schnitt Ebene

4. (Optional) Bearbeiten Sie die Eigenschaften der Schnitt Ebene.

Eine horizontale Schnitt Ebene erstellen

1. Wählen Sie Vorne im Widget Ansehen von.

2. Ausrichten des BKS an der Vorderansicht:
Geben Sie in der Befehlszeile bks ein und wählen Sie die Option Ansicht im Kontext-Menü oder geben Sie A in der Befehlszeile ein.
Wenn UCSORTH0 = EIN, wird das BKS automatisch an die die Ansicht angeglichen.

3. Starten Sie den Befehl schnebene.

4. Geben Sie zwei Punkte ein.
Die Schnitt Ebene wird durch diese Punkte und senkrecht zu der XY-Ebene des aktuellen Koordinatensystems erstellt.
Der Teil des Volumenkörpers, der rechts der Schnitt Ebene liegt, wird weggeschnitten.
Die Anzeige abschneiden Eigenschaft des Schnitt Objektes wird nicht automatisch eingeschaltet.

Definieren Sie zwei Punkte	Der Teil des Volumenkörpers auf der rechten Seite der Schnittebene wird weggeschnitten.	Horizontale Schnitt Ebene

5. (Optional) Bearbeiten Sie die Eigenschaften der Schnitt Ebene.





Erzeugen einer vertikalen versetzten Schnitt Ebene

1. Stellen Sie sicher, dass das WKS das aktuelle Koordinatensystem ist.
2. Starten Sie den Befehl schnebene.
3. Wählen Sie im Kontext-Menü Schnitt zeichnen oder geben Sie S in der Befehlszeile ein.
   In der Befehlszeile wird Folgendes angezeigt: Definiere Startpunkt:
4. Definieren Sie den ersten Punkt (1).
   In der Befehlszeile wird angezeigt: Definiere den nächsten Punkt:
5. Definieren Sie den zweiten Punkt (2):
   In der Befehlszeile wird angezeigt: Nächsten Punkt eingeben oder EINGABETASTE zum Beenden:
6. Definieren Sie die anderen Punkte (3-6), ein Rechtsklick oder das Drücken der EINGABETASTE beendet die Punkteingabe.
   In der Befehlszeile wird angezeigt: Richtung für das Schnittelement definieren:
7. Wählen Sie einen Punkt (7), um die Richtung der Schnitt Ebene anzugeben.
   Der Teil des Volumenkörpers, der gegenüber des eingegebenen Richtungs-Punktes liegt, wird weg geschnitten.
   Die Anzeige abschneiden Eigenschaft des Schnitt Objektes wird nicht automatisch eingeschaltet.

Punkte definieren	Der Teil des Volumenkörpers, der gegenüber des eingegebenen Richtungs-Punktes liegt, wird weggeschnitten.	Vertikal versetzte Schnitt Ebene

8. (Optional) Bearbeiten Sie die Eigenschaften der Schnitt Ebene.

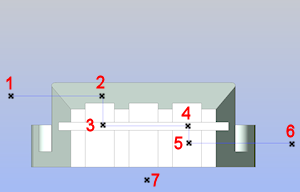

Erzeugen einer horizontal versetzten Schnitt Ebene

1. Wählen Sie Vorne im Werkzeugkasten Ansehen von.




2. Ausrichten des BKS an der Vorderansicht:
   Geben Sie in der Befehlszeile bks ein und wählen Sie die Option Ansicht im Kontext-Menü oder geben Sie A in der Befehlszeile ein.
   Wenn UCSORTH0 = EIN, wird das BKS automatisch an die die Ansicht angeglichen.
3. Starten Sie den Befehl schnebene.
4. Wählen Sie im Kontext-Menü Schnitt zeichnen oder geben Sie S in der Befehlszeile ein.
   In der Befehlszeile wird Folgendes angezeigt: Definiere Startpunkt:
5. Definieren Sie den ersten Punkt (1).
   In der Befehlszeile wird angezeigt: Definiere den nächsten Punkt:
6. Definieren Sie den zweiten Punkt (2):
   In der Befehlszeile wird angezeigt: Nächsten Punkt eingeben oder EINGABETASTE zum Beenden:
7. Definieren Sie die anderen Punkte (3-6), ein Rechtsklick oder das Drücken der EINGABETASTE beendet die Punkteingabe.
   In der Befehlszeile wird angezeigt: Richtung für das Schnittelement definieren:
8. Wählen Sie einen Punkt (7), um die Richtung der Schnitt Ebene anzugeben.
   Der Teil des Volumenkörpers, der gegenüber des eingegebenen Richtungs-Punktes liegt, wird weg geschnitten.
   Die Anzeige abschneiden Eigenschaft des Schnitt Objektes wird nicht automatisch eingeschaltet.
   Diese Schnitt Ebenen erhalten den Status Umgrenzung.

Punkte definieren	Der Teil des Volumenkörpers, der gegenüber des eingegebenen Richtungs-Punktes liegt, wird weggeschnitten.	Horizontal versetzte Schnitt Ebene

9. (Optional) Bearbeiten Sie die Eigenschaften der Schnitt Ebene.





Erzeugen einer orthographischen Schnitt Ebene

1. Stellen Sie sicher, dass das WKS das aktuelle Koordinatensystem ist.
2. Starten Sie den Befehl schnebene.
3. Wählen Sie im Kontext-Menü Orthographisch oder geben Sie O in der Befehlszeile ein.
   In der Befehlszeile wird Folgendes angezeigt: Schnitt ausrichten nach [Vorn/Hinten/Oben/Unten/Links/Rechts] <Oben>:
4. Wählen Sie die orthographische Schnitt Ausrichtung im Kontext-Menü oder geben Sie die entsprechende Option in der Befehlszeile ein.
   Orthographische Schnittebenen werden durch das Zentrum des Volumenkörpers, parallel zur XY-Ebene (oben und unten), YZ-Ebene (links und rechts) oder XZ-Ebene (vorne und hinten) des aktuellen Koordinatensystems erstellt.

Die Anzeige abschneiden Eigenschaft des Schnitt Objektes wird nicht automatisch eingeschaltet.

Oben	Vorne	Rechts

5. (Optional) Bearbeiten Sie die Eigenschaften der Schnitt Ebene.

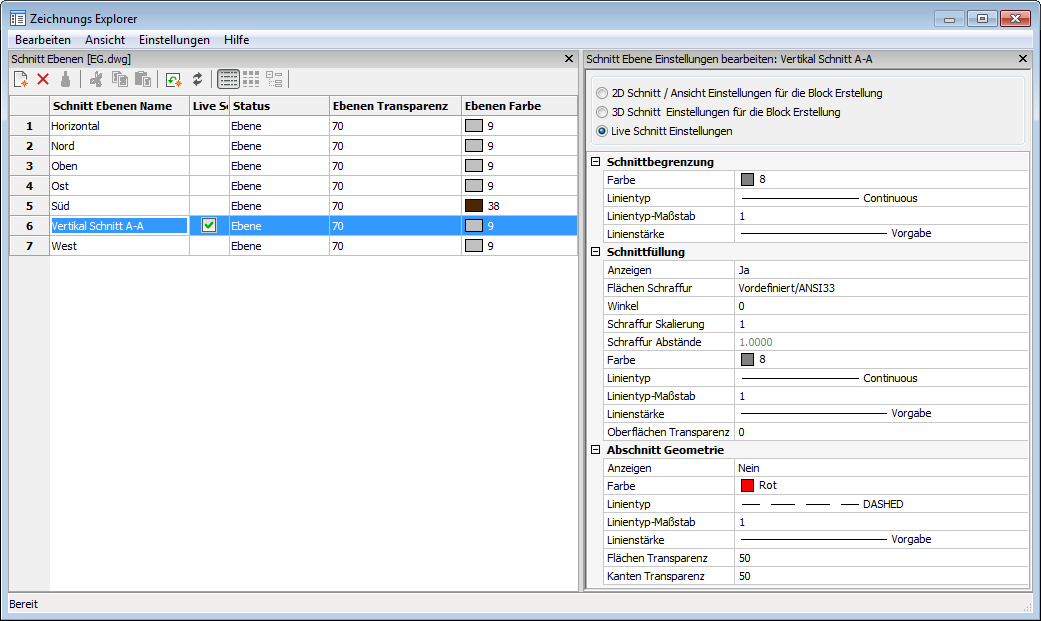

Öffnen des Dialogs Zeichnungs Explorer - Schnitt Ebenen

Führen Sie einen der folgenden Schritte aus:

• Wählen Sie Zeichnungs Explorer > Schnitt Ebenen im Menü Werkzeuge.
• Wählen Sie Schnitte > Schnitt Ebenen Einstellungen im Menü Modell.
• Geben Sie schnebeneeinst in der Befehlszeile ein, und drücken Sie die Eingabetaste.





Bearbeiten der Eigenschaften einer Schnitt Ebene

Bearbeiten der Eigenschaften einer Schnittebene im Zeichnungs Explorer

1. Öffnen Sie den Dialog Zeichnungs Explorer - Schnitt Ebenen.

2. (Optional) Klicken Sie in das Feld Schnitt Ebenen Name, dann klicken Sie erneut, um den   Namen zu bearbeiten.

3. (Option) Klicken Sie auf das Kontrollkästchen Live Schnitt einer Schnittebene, um die Live  Schnitt Eigenschaft der Schnitt Ebene umzuschalten.
Klicken Sie gegebenenfalls auf die Schaltfläche Regen () im                                                  Werkzeugkasten Details zum Aktualisieren der Anzeige.

4. (Optional) Klicken Sie auf das Feld Status einer Schnitt Ebene, um einen anderen Status für die Schnitt Ebene auszuwählen.



5. (Optional) Klicken Sie auf das Feld Ebenen Transparenz einer Schnitt Ebene, um die          Transparenz der Schnitt Ebene in der Zeichnung zu ändern.
0 = undurchsichtig, 100 = transparent (unsichtbar).

6. (Optional) Klicken Sie auf das Feld Ebenen Farbe und wählen Sie eine neue Farbe im           Dialog Wähle Farbe.

Bearbeiten der Eigenschaften einer Schnittebene in der Eigenschaften Leiste:

Wählen Sie das Schnitt-Objekt in der Zeichnung.

• Name: Ermöglicht es, das Schnitt Objekt umzubenennen.

• Status: Wählen Sie Ebene, Umgrenzung oder Volumen.

• Live Schnitt: Wählen Sie Ja oder Nein.

• Anzeige abschneiden: Wählen Sie Ja oder Nein.

• Verwende Deckel: Wählen Sie Ja oder Nein.

• Ebenen Transparenz: Ermöglicht es, die Transparenz der Schnittebene zu definieren.

• Ebenen Farbe: Ermöglicht es, die Farbe der Schnittebene zu definieren.

ANMERKUNG

Unterschied zwischen Live Schnitt und Anzeige abschneiden: In beiden Zuständen werden alle Zeichnungsinhalte geschnitten und abgeschnittene Teile werden nicht mehr angezeigt. Live Status: Objekte in einer Zeichnung werden vorübergehend geändert; z. B. abgeschnittene Volumenkörper werden durch temporäre Volumenkörper mit der geänderten Form ersetzt. Anzeige abschneiden Status: Die Darstellung von Objekten wird abgeschnitten. Wie im AutoCAD Befehl 3DSCHNITT werden Objekte nicht durch temporäre Versionen ersetzt. Im Unterschied zum Live Status können beim Anzeige abschneiden Status weiterhin alle Modellierungs und Bearbeitungsvorgänge für jeden Zeichnungsinhalt durchgeführt werden. Der Befehl 3DSCHNITT ermöglicht die Anzeige durch eine vordere und eine hintereEbene abzuschneiden, was in den meisten Fällen ungünstig ist, da diese Ebenen zurückgesetzt werden müssen, wenn die Blickrichtung geändert wird. Die Benutzung eines Schnitt Objektes, das definiert, welcher Teil eines Modells angezeigt wird, erleichtert das Speichern und Wiederherstellen der Darstellungs-Zustände. Neben dem Ebenen Status, der ein Modell in der Regel in zwei Hälften schneidet, kann auch der Umgrenzung und Volumen Status für Schnitt Objekte verwendet werden. Im Gegensatz zum Live Status kann der "Anzeige abschneiden" Status gleichzeitig für mehrere Schnitt Objekte festgelegt werden. Abgeschnittene Volumenkörper können optional durch Aktivieren der Option Verwende Deckel geschlossen werden. Obwohl es möglich gemacht wurde, die Geometrie dieser Deckeln zu fangen, sind sie in Wirklichkeit nicht in der Zeichnung vorhanden. Wenn aktiviert, wird das Schraffurmuster, das in der Einstellung 2D Schnitt Schnittfüllung definiert ist, auf dem Deckel angezeigt.





Ändern der Größe und Position einer Schnitt Ebene

1. Wählen Sie das Schnitt Ebenen Objekt in der Zeichnung.
   Je nach dem aktuellen Zustand des Schnitt Ebenen Objektes werden Griffe angezeigt.
2. (Optional) Schalten Sie die Live Schnitt Eigenschaft der Schnitt Ebene ein, um das Ergebnis der Änderungen dynamisch anzuzeigen.

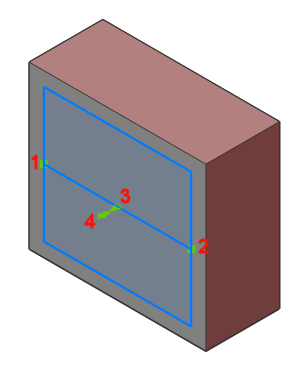

3. (Optional) Griff-Bearbeitung einer Schnitt Ebene, die den Status Ebene besitzt:

Es werden vier Griffe angezeigt.

• 1 () = Ursprungspunkt: Verschiebt die Position der Schnitt Ebene in der XY-Ebene.
• 2 () = Durch Punkt: Definiert den "Durch Punkt" der Schnitt Ebene.
  Die Schnitt Ebene wird um den Ursprungspunkt (1) gedreht.
• 3 () = Mittelpunkt: Verschiebt die Schnitt Ebene parallel in eine Richtung senkrecht zur Schnitt Ebene.
• 4 (): Klicken, um die Blickrichtung der Schnittebene umzudrehen.

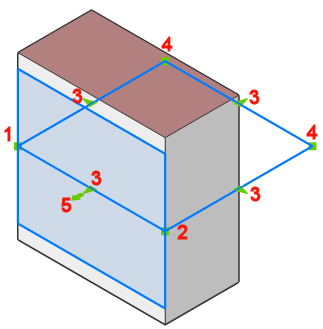

3. (Optional) Griff-Bearbeitung einer Schnitt Ebene, die den Status Umgrenzung besitzt:

Es werden zehn Griffe angezeigt.

• 1 () = Ursprungspunkt: Verschiebt die Position der Schnitt Ebene in der XY-Ebene.
• 2 () = Durch Punkt: Definiert den "Durch Punkt" der Schnitt Ebene.
  Die Schnitt Ebene wird um den Ursprungspunkt (1) gestreckt und gedreht.
• 3 (): Streckt die Schnitt Ebenen Umgrenzung parallel.
• 4 (): Ändert die Form der Schnitt Ebene.
• 5 (): Klicken, um die Blickrichtung der Schnittebene umzudrehen.

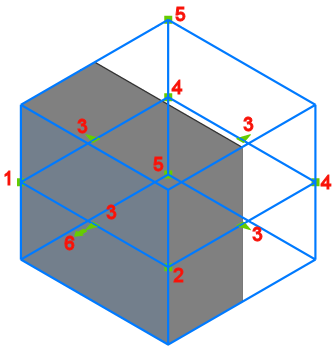

4. (Optional) Griff-Bearbeitung einer Schnitt Ebene, die den Status Volumen besitzt:

Es werden zwölf Griffe angezeigt.

• 1 () = Ursprungspunkt: Verschiebt die Position der Schnitt Ebene in der XY-Ebene.
• 2 () = Durch Punkt: Definiert den "Durch Punkt" der Schnitt Ebene.
  Das Schnitt Ebenen Volumen wird um den Ursprungspunkt (1) gestreckt und gedreht.
• 3 (): Streckt das Schnitt Ebenen Volumen parallel.
• 4 (): Ändert die Form des Schnitt Ebenen Volumens.

Polar Tracking muss eingeschaltet sein, um den Griff 5 zu verschieben.

• 5 (): Ändert die Höhe des Schnitt Ebenen Volumen.
• 6 (): Klicken, um die Blickrichtung der Schnittebene umzudrehen.





Benutzung des Live Schnittes

Wenn die Live Schnitt -Eigenschaft einer Schnitt Ebene aktiviert ist, wird der Schnitt eines 3D Volumenkörpers, einer Oberfläche oder einer Region in der Zeichnung dynamisch angezeigt. Wenn das Schnitt Objekt verschoben oder geändert wird, wird der Schnitt dynamisch aktualisiert. Die Live Schnitt Einstellungen der Schnitt Ebene steuern die Darstellung des Live Schnittes.

Einstellen der Live Schnitt Eigenschaft einer Schnitt Ebene:

Methode 1: Verwendung des Befehls LIVESCHNITT.

1. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Liveschnitt () im Werkzeugkasten Schnitte.
• Wählen Sie Live Schnitt im Menü Modell > Schnitte.

In der Befehlszeile wird angezeigt: Wähle ein Schnitt Objekt:

    2. Klicken Sie auf ein Schnittobjekt in der Zeichnung.
        Die Live Schnitt Eigenschaft der ausgewählten Schnitt Ebene wird umgeschaltet.

Methode 2: Verwendung der Eigenschaften Leiste.

1. Wählen Sie das Schnitt Ebenen Objekt in der Zeichnung.
2. Klicken Sie in der Eigenschaften Leiste unter Schnitt Objekt auf das Feld Live Schnitt und wählen Sie Ja.

Methode 3: Verwenden des Dialogs Zeichnungs Explorer - Schnitt Ebenen.

1. Wählen Sie die Schnitt Ebene im Dialog Zeichnungs Explorer - Schnitt Ebenen.
2. Aktivieren Sie das Kontrollkästchen im Feld Live Schnitt.

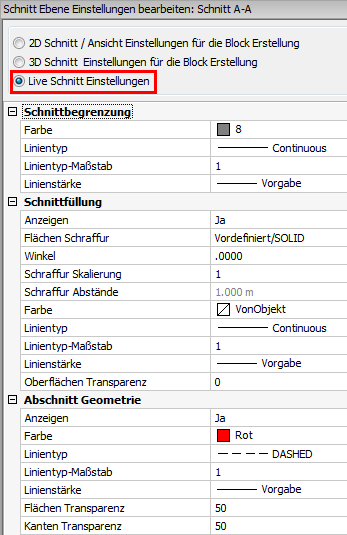

Definieren der Live Schnitt Einstellungen

1. Öffnen Sie den Dialog Zeichnungs Explorer - Schnitt Ebenen.
2. Wählen Sie die Schnitt Ebene.
3. Wählen Sie Live Schnitt Einstellungen im Bereich Bearbeiten des Dialogs Zeichnungs Explorer - Schnitt Ebenen.
   Die Live Schnitt Einstellungen werden angezeigt.

Abschneidegeometrie EIN	Abschneidegeometrie AUS





Einen Schnitt speichern

Mit dem Befehl SCHNEBENEZUBLOCK können Sie:

• Einfügen eines Schnitts in der Zeichnung als ein 2D Schnitt / Ansicht Block oder einen 3D Schnitt Block.
• Ersetzen eines vorhandenen Blocks (z. B. wenn das Schnittelement geändert wurde).
• Speichern eines Schnitts in eine neue Zeichnung.

Den Befehl SchnEbeneZuBlock starten

Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Schnitt Ebene als Block () im Werkzeugkasten Schnitte.
• Wählen Sie Schnitt Ebene als Block im Menü Modell > Schnitte Menü.
• Geben Sie schnebenezublock in der Befehlszeile ein, und drücken Sie dann die Eingabetaste.

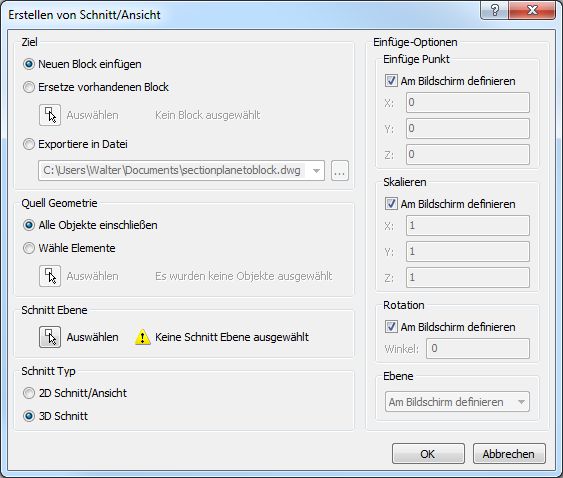

Der Dialog Erstellen von Schnitt/Ansicht wird angezeigt:

Einen Schnitt als 2D Block einfügen

1. (Optional) Anpassen der 2D-Schnitt / Ansicht Einstellungen des Schnitt Ebenen Objektes.

2. Starten Sie den Befehl Schnitt Ebene als Block.

3. Legen Sie das Ziel für den neuen Block fest.

4. Führen Sie unter Quell Geometrie einen der folgenden Schritte aus:

• Wählen Sie Alle Objekte einschließen, um alle 3D Volumenkörper in der Zeichnung einzuschließen.
• Wählen Sie Wählen Elemente und klicken Sie auf die Schaltfläche Auswählen (), um 3D Volumenkörper auszuwählen.

5. Unter Schnitt Ebene, klicken Sie auf die Schaltfläche Auswählen (), wählen Sie dann ein Schnitt Ebenen Objekt in der Zeichnung.

6. Legen Sie den Schnitt Typ auf 2D Querschnitt/Ansicht fest.

7. Passen Sie die Einfüge Optionen an (siehe einen Block einfügen).

8. Klicken Sie auf die Schaltfläche OK.

Der Dialog Erstellen von Schnitt/Ansicht wird geschlossen.
Der Block hängt am Cursor.
Folgen Sie den Anweisungen in der Befehlszeile, um den Block in die Zeichnung einzufügen.

Einen Schnitt als 3D Block einfügen

1. (Optional) Passen Sie die 3D Schnitt Einstellungen des Schnitt Ebenen Objektes an.

2. Starten Sie den Befehl Schnitt Ebene als Block.

3. Legen Sie das Ziel für den neuen Block fest.

4. Führen Sie unter Quell Geometrie einen der folgenden Schritte aus:

• Wählen Sie Alle Objekte einschließen, um alle 3D Volumenkörper in der Zeichnung einzuschließen.
• Wählen Sie Wählen Elemente und klicken Sie auf die Schaltfläche Auswählen (), um 3D Volumenkörper auszuwählen.

5. Unter Schnitt Ebene, klicken Sie auf die Schaltfläche Auswählen (), wählen Sie dann ein Schnitt Ebenen Objekt in der Zeichnung.

6. Legen Sie den Schnitt Typ auf 3D Schnitt fest.

7. Passen Sie die Einfüge Optionen an (siehe einen Block einfügen).

8. Klicken Sie auf die Schaltfläche OK.

Der Dialog Erstellen von Schnitt/Ansicht wird geschlossen.
Der Block hängt am Cursor.
Folgen Sie den Anweisungen in der Befehlszeile, um den Block in die Zeichnung einzufügen.

Einen vorhandenen Block ersetzen

1. Starten Sie den Befehl Schnitt Ebene als Block.

2. Legen Sie das Ziel für den zu ersetzenden Block fest.

3. Klicken Sie auf die Schaltfläche Auswählen (), wählen Sie dann den Block in der Zeichnung, der ersetzt werden soll.

4. Führen Sie unter Quell Geometrie einen der folgenden Schritte aus:

• Wählen Sie Alle Objekte einschließen, um alle 3D Volumenkörper in der Zeichnung einzuschließen.
• Wählen Sie Wählen Elemente und klicken Sie auf die Schaltfläche Auswählen (), um 3D Volumenkörper auszuwählen.

5. Unter Schnitt Ebene, klicken Sie auf die Schaltfläche Auswählen (), wählen Sie dann ein Schnitt Ebenen Objekt in der Zeichnung.

6. Führen Sie unter Schnitt Typ einen der folgenden Schritte aus:

• Wählen Sie 2D Schnitt/Ansicht, um den Block durch einen "2D Schnitt/Ansichts" Block zu ersetzen.
• Wählen Sie 3D Schnitt, um den Block durch einen 3D Schnitt zu ersetzen.

7. Klicken Sie auf die Schaltfläche OK.
Der ausgewählte Block wird ersetzt.

Einen Schnitt in eine Datei exportieren

1. Starten Sie den Befehl Schnitt Ebene als Block.

2. Legen Sie das Ziel für den Datei Export fest.

3. Klicken Sie auf die Schaltfläche Durchsuchen (), dann führen Sie folgende Schritte im Dialog Wähle Export-Datei aus.

• Wählen Sie einen Ordner.
• Geben Sie einen Namen im Feld Dateiname ein.
• Klicken Sie auf die Schaltfläche Speichern.

4. Führen Sie unter Quell Geometrie einen der folgenden Schritte aus:

• Wählen Sie Alle Objekte einschließen, um alle 3D Volumenkörper in der Zeichnung einzuschließen.
• Wählen Sie Wählen Elemente und klicken Sie auf die Schaltfläche Auswählen (), um 3D Volumenkörper auszuwählen.

5. Unter Schnitt Ebene, klicken Sie auf die Schaltfläche Auswählen (), wählen Sie dann ein Schnitt Ebenen Objekt in der Zeichnung.

6. Führen Sie unter Schnitt Typ einen der folgenden Schritte aus:

• Wählen Sie 2D Schnitt/Ansicht, um den Block durch einen "2D Schnitt/Ansichts" Block zu ersetzen.
• Wählen Sie 3D Schnitt, um den Block durch einen 3D Schnitt zu ersetzen.

7. Klicken Sie auf die Schaltfläche OK.
Der Schnitt wird in einer Zeichnung gespeichert.
