Befehle: -AUSSCHNT, AUSSCHNT, Kamera

Sie können die Ansicht im aktuellen Fenster als benannte Ansicht speichern. Gespeicherte Ansichten können jederzeit wiederhergestellt werden.

Ein Hintergrund kann einer benannten Ansicht zugeordnet werden, dieser wird verwendet, wenn die Ansicht gerendert wird.



Ansichts Explorer

1. Führen Sie einen der folgenden Schritte aus:

• Wählen Sie Zeichnungs Explorer > Ansichten... im Menü Werkzeuge.
• Geben Sie ausschnt oder AS in die Befehlszeile ein und drücken Sie die Eingabetaste.

                  Das Zeichnungs Explorer - Ansichten Fenster wird geöffnet.

2. (Optional) Klicken Sie auf das leere Feld vor dem Feld Ansichtsname, um eine gespeicherte Ansicht wiederherzustellen.
Die aktuelle Ansicht wird markiert ().

3. (Optional) Klicken Sie auf die Schaltfläche Neu () im Zeichnungs Explorer Werkzeugkasten, um die aktuelle Ansicht zu speichern.

4. (Optional) Klicken Sie auf die Schaltfläche Löschen () im Zeichnungs Explorer Werkzeugkasten, um die gewählte Ansicht zu löschen.

5 (Optional) Klicken Sie mit der rechten Maustaste auf den Ansichtsnamen, und wählen Sie im Kontext Menü Umbenennen.
Geben Sie einen neuen Namen für die gespeicherte Ansicht ein.

6. (Optional) Überprüfen Sie die Perspective-Eigenschaft, um aus der Ansicht eine visuelle perspektivische Ansicht zu machen.
Wenn die Perspekitve nicht eingeschaltet ist, ist die Ansicht eine Parallelperspektive.
Sehen Sie auch unter Definieren einer Ansicht nach.

7. (Optional) Klicken Sie auf die Hintergrund Spalte einer Ansicht, um einen Hintergrund zu wählen.
Die Hintergrund-Definition der Ansicht wird beim Rendern angewendet.



Speichern einer Ansicht

1. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Speichern/Wiederherstellen Ansicht Schaltfläche () im Werkzeugkasten Ansicht.
• Wählen Sie Speichern/wiederherstellen im Menü Ansicht.
• Geben Sie -ausschnt in die Befehlszeile ein und drücken Sie die Eingabetaste.

                 In der Befehlszeile wird angezeigt: Ansicht: ?, um gespeicherte Ansichten                                     aufzulisten/Löschen/Holen/Speichern/Fenster:



2. Führen Sie einen der folgenden Schritte aus:

• Wählen Sie Speichern im -AUSSCHNT Kontext Menü.
• Geben Sie S in die Befehlszeile ein und drücken Sie die Eingabetaste.

3. Geben Sie einen Namen für die Ansicht in der Befehlszeile ein, und drücken Sie die Eingabetaste.
Die aktuelle Ansicht wird gespeichert.

ANMERKUNG

Wenn Sie einen Namen eingeben, der bereits verwendet wird, wird diese gespeicherte Ansicht ohne Warnung durch die aktuelle Ansicht ersetzt. Es wird keine Warnung ausgegeben, wenn eine gespeicherte Ansicht überschrieben wird.



Wiederherstellen einer Ansicht

1. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Speichern/Wiederherstellen Ansicht Schaltfläche () im Werkzeugkasten Ansicht.
• Wählen Sie Speichern/wiederherstellen im Menü Ansicht.
• Geben Sie -ausschnt in die Befehlszeile ein und drücken Sie die Eingabetaste.

                 In der Befehlszeile wird angezeigt: Ansicht: ?, um gespeicherte Ansichten                                    aufzulisten/Löschen/Holen/Speichern/Fenster:



2. Führen Sie einen der folgenden Schritte aus:

• Wählen Sie Holen im -AUSSCHNT Kontext Menü.
• Geben Sie H in die Befehlszeile ein und drücken Sie die Eingabetaste.

3. Geben Sie den Namen der Ansicht in der Befehlszeile ein die Sie wiederherstellen wollen, und drücken Sie die Eingabetaste.
Die gespeichert Ansicht wird wiederhergestellt.



Definieren eines Ansichts-Hintergrundes

1. Im Dialog Zeichnungs Explorer - Ansichten wählen Sie Hintergrund im Bereich Ansicht bearbeiten.

2. Klicken Sie auf das Feld Hintergrund, um die Optionen der Einstellungen anzuzeigen.



3. Wählen Sie eine Option in der Liste.
Der Dialog Hintergrund wird angezeigt:




4. (Optional) Wählen Sie Solid in der Typen Liste.
Klicken Sie auf die Schaltfläche Farbe, um die die Farbe zu definieren.

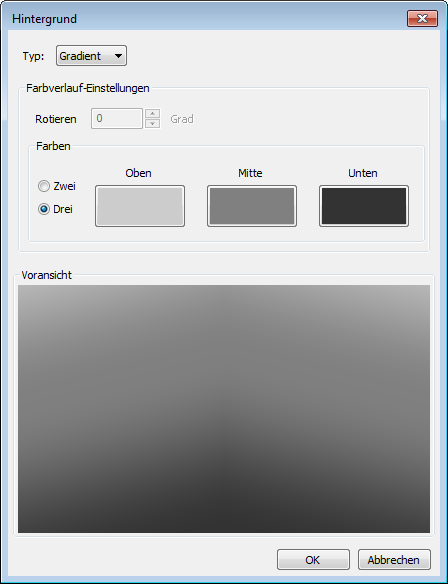

5. (Optional) Wählen Sie Gradient in der Liste Typ.

• Legen Sie den Rotationswinkel fest.
• Wählen Sie zwei oder drei Farben.
• Klicken Sie auf die Schaltflächen Oben, Mitte und Unten, um die Farbe zu definieren.

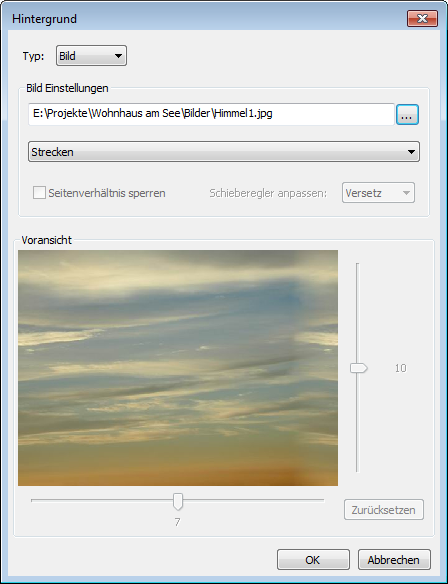

6. (Optional) Wählen Sie ein Bild in der Liste Typ.



• Klicken Sie auf die Schaltfläche Durchsuchen neben dem Feld Bild Einstellungen, um eine Raster-Bild-Datei auszuwählen.
• Wählen Sie eine Ausrichtung. Die Optionen sind: Zentrum, Strecken und Anordnen.

7. (Optionals) Rechts Klick, und wählen Sie im Kontext-Menü Aktuelle setzen, wenn Sie den neu definierten Hintergrund in einem Rendering sofort verwenden möchten.



Bearbeiten eines Ansichts-Hintergrunds

1. Im Dialog Zeichnungs Explorer - Ansichten wählen Sie Hintergrund im Bereich Ansicht bearbeiten.
2. Klicken Sie auf das Feld Hintergrund, um die Optionen der Einstellungen anzuzeigen.

3. Wählen Sie Edit... n der Liste, um die aktuellen Einstellungen zu bearbeiten.
   Der Dialog Hintergrund wird angezeigt.
4. Bearbeiten Sie die gewünschten Einstellungen, klicken Sie dann auf die Schaltfläche OK.
