Anwenden von Bemaßungs Abhängigkeiten

Befehle: BEMABHÄNG, BAAUSRICHT, BAWINKEL, BAKONVERTIER, BADURCHMESSER, BAANZEIGE, BAHORIZONTAL, BALINEAR, BARADIUS, BAVERTIKAL, LÖSCHABHÄNG



Die Abmessungen der Geometrie können durch Bemaßungs Abhängigkeiten gesteuert werden:

• Horizontaler Abstand zwischen den Punkten (1).
• Vertikaler Abstand zwischen den Punkten (2).
• Abstand zwischen Punkten oder die Länge von Linien und Polylinien-Segmenten (3).
• Radius von Bögen, Kreisen und Polylinien-Bogensegmenten (4).
• Durchmesser von Bögen, Kreisen und Polylinien-Bogensegmenten (5).
• Winkel zwischen Objekten oder zwischen Punkten und Objekten (6).





ANMERKUNG

Bemaßungs Abhängigkeiten werden mit dem aktuellen Bemaßungs Stil erstellt.



Bemaßungs Abhängigkeiten bearbeiten

Bemaßungs Abhängigkeiten können bearbeitet werden:

• mit dem Befehl DDEDIT

• in der Eigenschaften Leiste

• im Mechanical Browser

Bemaßungs Abhängigkeiten in der Eigenschaften Leiste bearbeiten.

1. Wählen Sie die Bemaßungs Abhängigkeit.
   Die Eigenschaften des Objektes werden in der Eigenschaften -Leiste angezeigt.
2. Geben Sie einen neuen Wert oder einen Ausdruck in das Feld Ausdruck ein, und drücken Sie die Eingabetaste.
   Die Anzeige des Feld Wert verändert sich entsprechend.

3. (Optional) Bearbeiten Sie das Feld Name.
4. (Optional) Bearbeiten Sie das Feld Beschreibung.
5. (Optional) Bearbeiten Sie das Feld Text-Drehung.
6. Drücken Sie die ESC-Taste um die Auswahl aufzuheben.



ANMERKUNG

Wählen Sie gleichzeitig mehrere Bemaßungs Abhängigkeiten, um ihre Werte gleich zu setzen.



Eine Bemaßungs Abhängigkeit im Mechanical Browser bearbeiten:

1. Wenn nicht bereits geöffnet, öffnen Sie den Mechanical Browser.

2. Wählen Sie einen Parameter.
   Die Eigenschaften des ausgewählten Parameters werden im unteren Teil des Mechanical Browser angezeigt.
3. (Optional) Wählen Sie das Feld Name, und geben Sie einen neuen Namen ein.
4. (Optional) Wählen Sie das Feld Ausdruck, und geben Sie einen neuen Wert oder Ausdruck ein.
5. (Optional) Wählen Sie das Feld Beschreibung, und geben Sie eine neue Beschreibung ein.
6. (Optional) Legen Sie das Feld Offengelegt fest, das angibt, ob der Parameter verfügbar ist, wenn die Zeichnung mit dem Befehl BmEinfüge in eine andere Zeichnung eingefügt wird.

Die Optionen sind:

• Auto: Der Parameter wird nur angezeigt, wenn er nicht von anderen Parametern abhängt.

• EIN = Der Parameter ist immer verfügbar.

• AUS = Der Parameter wird niemals verfügbar gemacht.

     7. (Optional) Legen Sie die Eigenschaft Einheiten fest: Undefiniert, 1-dimensional (linear), 2-dimensional (planar) oder 3-dimensiona (Volumen).
Wählen Sie das Feld aus, klicken Sie dann auf den Abwärtspfeil und wählen Sie eine Option.

Eine einzelne Bemaßungs Abhängigkeit bearbeiten:

1. Doppelklicken Sie auf die Bemaßungs Abhängigkeit.
   In der Befehlszeile wird angezeigt: _ddedit

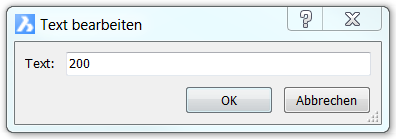

   Der Dialog Text bearbeiten wird angezeigt.


2. Geben Sie einen neuen Wert in das Text Feld ein und drücken Sie dann die EINGABETASTE oder klicken Sie auf OK.
   Der neue Wert wird benutzt, und die Geometrie wird entsprechend neu erstellt.

Mehrere Bemaßungs Abhängigkeiten bearbeiten:

1. Geben Sie ddedit oder ed in der Befehlszeile ein und drücken Sie dann die EINGABETASTE.
   In der Befehlszeile wird angezeigt: Zu änderndes Objekt wählen:
2. Klicken Sie auf die Bemaßungs Abhängigkeit.
   Der Dialog Text bearbeiten wird angezeigt.


3. Geben Sie einen neuen Wert in das Text Feld ein und drücken Sie dann die EINGABETASTE oder klicken Sie auf OK.
4. (Optional) Wiederholen Sie die Schritte 2 und 3, um weitere Bemaßungs Abhängigkeiten zu bearbeiten.
5. Drücken Sie die EINGABETASTE oder Rechtsklick zum Beenden der Bearbeitung der Bemaßungs Abhängigkeiten.
   Alle bearbeiteten Bemaßungs Abhängigkeiten werden gleichzeitig aktualisiert.
   Die Geometrie wird entsprechend neu erstellt.





Einstellen der Sichtbarkeit von Bemaßungs Abhängigkeiten

Werkzeuge zur Steuerung der Anzeige von Bemaßungs Abhängigkeiten im Werkzeugkasten Bemaßungs Abhängigkeit.

Bemaßungs Abhängigkeits Leisten werden ausgeblendet, wenn eine Zeichnung geschlossen und erneut geöffnet wird.

Die Anzeige der Bemaßungs Abhängigkeiten einer Auswahl von Objekten festlegen

1. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Bemaßungs Abhängigkeiten ein-/ausblenden () auf den Werkzeugkästen 2D-Abhängigkeiten oder Bemaßungs Abhängigkeit .

• Wählen Sie Bemaßungs Abhängigkeiten ein-/ausblenden im Menü Parametrisch.

• Geben Sie baanzeige in der Befehlszeile ein.

In der Befehlszeile wird angezeigt: Objekte wählen:

     2. Wählen Sie die Objekte dann Rechtsklick oder die Eingabetaste.
BricsCAD meldet die Anzahl der ausgewählten Elemente.
Sie werden aufgefordert: Eine Option eingeben [Anzeigen/ausBlenden] <Anzeigen>:

Ein Kontextmenü wird angezeigt:

     3. Führen Sie einen der folgenden Schritte aus:

• Drücken Sie die Eingabetaste, um die Bemaßungs Abhängigkeiten der ausgewählten Objekte anzuzeigen.

• Wählen Sie im Kontext Menü Zeigen oder Ausblenden.

• Geben Sie in der Befehlszeile A oder B ein und drücken Sie dann die Eingabetaste.

Die Sichtbarkeit von Bemaßungs Abhängigkeiten aller Objekte festlegen

Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Alle anzeigen () auf dem Bemaßungs Abhängigkeit Werkzeugkasten, um die Bemaßungs Abhängigkeiten aller Objekte anzuzeigen.

• Klicken Sie auf die Schaltfläche Alle ausblenden () auf dem Bemaßungs Abhängigkeit Werkzeugkasten, um die Bemaßungs Abhängigkeiten aller Objekte auszublenden.

ANMERKUNG

Die Systemvariable DYNCONSTRAINTMODE steuert die Sichtbarkeit von ausgeblendeten Bemaßungs Abhängigkeiten bei der Auswahl der Objekte: EIN: Bemaßungs Abhängigkeiten angezeigen, wenn Objekte ausgewählt sind. AUS: Bemaßungs Abhängigkeiten bleiben ausgeblendet, wenn Objekte ausgewählt sind.

Die Systemvariable DYNCONSTRAINTMODE steuert die Sichtbarkeit von verborgenen Bemaßungs Abhängigkeiten, wenn das abhängige Objekt ausgewählt ist. Ist die Maus über einem Objekt mit einer Bemaßungs Abhängigkeit, wird das blaue Abhängigkeites-Symbol () angezeigt, wenn die Systemvariable SELECTIONPREVIEW auf 1 oder 3 festgelegt ist.





Mit Ausdrücken Bemaßungsabhängigkeiten definieren

Jede Bemaßungsabhängigkeit wird bei der Erstellung automatisch benannt.

Die Benennung ist wie folgt:

Entfernung: d1, d2, d3, ...

Radius: rad1, rad2, rad3, ...

Durchmesser: dia1, dia2, dia3, ..

Winkel: ang1, ang2, ang3, ..

Der Name einer Abhängigkeit kann als Parameter in einem mathematischen Ausdruck verwendet werden, um weitere Bemaßungsabhängigkeiten zu definieren.

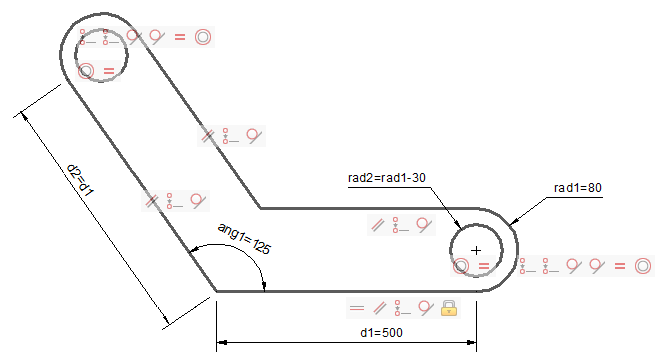

Die Abmessungen der Halterung unten werden durch rad1 Radius, d1 Entfernung und ang1 Winkel Bemaßungsabhängigkeit gesteuert.

Der Radius des Lochs (rad2) und die Länge des zweiten Schenkels (d2) sind durch Ausdrücke definiert.

Geometrische Abhängigkeiten erzwingen, so dass die Breite und das Loch des zweiten Schenkels gleich dem ersten Schenkel sind.

Erstellen eines neuen Parameters

1. Wählen Sie entweder den Teile Namen oder Parameter im Mechanical Browser, dann klicken Sie mit der rechten Maustaste.
   Ein Kontext Menü wird angezeigt.
2. Wählen Sie im Kontext Menü Neuen Parameter hinzufügen.
   Ein neuer Parameter wird erstellt.
3. Bearbeiten der Eigenschaften des neuen Parameters.



ANMERKUNGEN

Die Konstanten Pi und e können in Ausdrücken verwendet werden. Der Befehl CLEANUNUSEDVARIABLES bereinigt die Parameter, die nicht in Abhängigkeits-Ausdrücken verwendet werden und nicht mit Bemaßungen verknüpft sind.

Verwenden von Operatoren in Ausdrücken

Die folgenden Operatoren können in Ausdrücken verwendet werden:

Operator	Beschreibung
+	Addition
-	Subtraktion oder Negative
*	Multiplikation
/	Division
^	Potenzierung
%	Modulo oder Rest Operator Der Ausdruck "5 % 2" ergibt 1, weil 5 geteilt durch einen Quotient von 2 und einen Rest ergibt 1.

Ausdrücke werden nach den üblichen mathematischen Regeln und Rangfolgen bearbeitet:

1. Ausdrücke in Klammern; innerste Sätze zuerst.
2. Standard Operations Reihenfolge:
   1. Exponent
   2. Multiplikation und Division
   3. Addition und Subtraktion
3. Operatoren von gleicher Priorität werden von links nach rechts abgearbeitet.

Verwenden von Funktionen in Ausdrücken

Die folgenden Funktionen können in Ausdrücken verwendet werden:

Funktion	Syntax
Kosinus	cos(Ausdruck)
Sinus	sin(Ausdruck)
Tangens	tan(Ausdruck)
Arc Kosinus	acos(Ausdruck)
Arc Sinus	asin(Ausdruck)
Arc Tangens	atan(Ausdruck)
Hyperbelkosinus	cosh(Ausdruck)
Hyperbelsinus	sinh(Ausdruck)
Hyperbeltangens	tanh(Ausdruck)
Arc Hyperbelkosinus	acosh(Ausdruck)
Arc Hyperbelsinus	asinh(Ausdruck)
Arc Hyperbeltangens	atanh(Ausdruck)
Quadratwurzel	sqrt(Ausdruck)
Signum-Funktion (-1,0,1)	sign(Ausdruck)
Runde auf die nächste ganze Zahl	round(Ausdruck)
Dezimal kürzen	trunc(Ausdruck)
Abrunden	floor(Ausdruck)
Aufrunden	ceil(Ausdruck)
Absoluter Wert	abs(Ausdruck)
Größtes Element in der Reihe	max(Ausdruck1;Ausdruck2) 1
Kleinstes Element in der Reihe	min(Ausdruck1;Ausdruck2) 1
Grad in Bogenmaß	d2r(Ausdruck)
Bogenmaß in Grad	r2d(Ausdruck)
Logarithmus zur Basis e	ln(Ausdruck)
Logarithmus zur Basis 10	10 log(Ausdruck)
Exponent, Basis e	exp(Ausdruck)
Exponent, Basis 10	exp10(Ausdruck)
Power-Funktion	pow(Ausdruck1;Ausdruck2) 1
Zufällige Zahl zwischen 0-1	Verschieden

(1) Verwenden Sie die Listen Trennzeichen wie auf Ihrem System definiert: , (Komma) oder ; (Semikolon).
