Die folgenden Werkzeugkästen sind in BricsCAD verfügbar.

Einige der Werkzeugkästen sind nur in BricsCAD Pro und/oder BricsCAD Platinum verfügbar. Bitte sehen Sie für weitere Informationen im Befehls Referenz Handbuch nach.

2D Abhängigkeiten
3D Abhängigkeiten
3D Objekt Fänge
3D Volumenkörper Bearbeitung
3D Volumenkörper
Bögen
Baugruppe
BIM
Bricsys 24/7
Kreise
Vergleich
Konstruktionsabsicht
Bemaßungen
Direkt Modellierung
Zeichnen
Zeichen Reihenfolge
Ellipsen
Elliptische Bögen
Objektdaten
Objekt Eigenschaften
Objektfänge
Bilder
Einfügen
Abfrage
Ansehen von	Durch die BlickVon Steuerung ersetzt.
Layout
Mechanical	Umbenannt in Baugruppe
Netze
Ändern
Parameter
Ref Bearbeiten
Rendern
Schnitte
Auswahl-Modi
Einstellungen
Blechkonstruktion
Standard
Werkzeuge
Ansicht
Arbeitsbereiche



Werkzeugkästen Flyouts

Auf einigen Werkzeugkästen-Schaltflächen wird ein kleiner schwarzer Pfeil dargestellt, der anzeigt, dass ein Flyout verfügbar ist. Ein Flyout enthält eine Gruppe von verwandten Werkzeugen. Drücken und halten Sie die linke Maustaste, um das Flyout zu erweitern, und wählen Sie eines der Werkzeuge aus dem Flyout. Das Werkzeug, das zuletzt gewählt wurde, bleibt im reduzierten Werkzeugkasten sichtbar.

Jedes Flyout kann auch als separater Werkzeugkasten geöffnet werden. Ziehen Sie die Schaltfläche eines Werkzeugkasten Flyout in den Zeichnungsbereich, um es als unabhängigen Werkzeugkasten zu öffnen.

Übergeordnet	Flyout
2D Abhängigkeiten	Bemaßungs Abhängigkeit
	Geometrische Abhängigkeit
Baugruppe	Baugruppen Visualisierung
Direkt Modellierung	Verformen
Zeichnen	Linien
	Polylinien
	Polygone
	Umgrenzungen
Netze	3D Flächen vermascht
	3D Oberflächen vermascht
Ändern	Reihen
Rendern	Lichter
Einstellungen Objekt Eigenschaften	Layer
Blechkonstruktion	Biegung
	Lasche
	Lasche teilen
	Eckverbindung
	Ausklinkung
	Entfalten
Werkzeuge	Attribute
Ansicht	Detail Schnitt Typen
	Zeichnungs Ansichten
	Objekte ausblenden/anzeigen
	Echt-Zeit Bewegung
	Neuzeichnen/Regen
	Schnitt Typen
	Zoom



Öffnen eines Werkzeugkastens

1. In Windows: Positionieren Sie den Cursor in einem Werkzeugkasten oder in einem leeren Bereich des Werkzeugkastenbereichs und klicken Sie mit der rechten Maustaste.
   In Linux: Positionieren Sie den Cursor in einem leeren Bereich der Menüleiste, Statuszeile oder dem Werkzeugkasten Bereich und klicken Sie mit der rechten Maustaste.

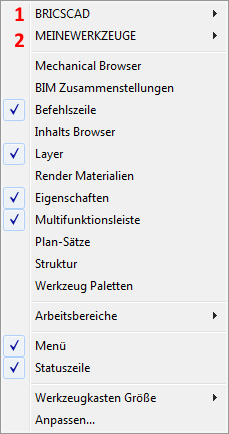

Ein Kontextmenü wird angezeigt.

(1) Haupt CUI Datei.
(2) Teil CUI Datei

1. Wählen Sie im Kontext Menü entweder eine Haupt CUI Datei (z. B. BRICSCAD) oder eine der Teil CUI Dateien, sofern vorhanden.

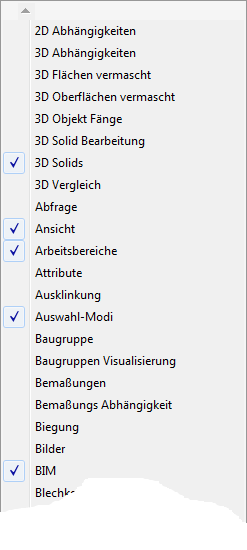

   Die in der CUI Datei verfügbaren Werkzeugkästen werden angezeigt.
   Werkzeugkästen, die bereits geöffnet sind, werden markiert.
   Wenn die Liste nicht auf den Bildschirm passt, klicken Sie auf die Pfeiltasten oben oder unten, um zu blättern.

1. Wählen Sie einen Werkzeugkasten im Kontext Menü.
   Der Werkzeugkasten wird geöffnet.
2. (Optional) Um den Werkzeugkasten zu fixieren, ziehen Sie den Werkzeugkasten an der Titelzeile auf eine der Kanten des BricsCAD Applikationsfensters.

ANMERKUNGEN

Wenn Sie einen Werkzeugkasten auswählen, der bereits geöffnet ist, so wird dieser geschlossen. Möchten Sie, dass ein Werkzeugkasten nicht fixiert wird, dann halten Sie während des Verschiebens die Strg-Taste gedrückt. Um die Fixierung des Werkzeugkastens zu lösen, verschieben Sie den Werkzeugkasten an seinen Griffen, die sich an der linken Kante (wenn horizontal angedockt) () oder an der oberen Kante (wenn vertikal angedockt) befinden. Um einen Werkzeugkasten vertikal in Linux anzudocken, muss die Positions-Eigenschaft des Werkzeugkastens auf Links oder Rechts festgelegt werden. Die Systemvariable LOCKUI ermöglicht es, die Position und Größe von Werkzeugkästen und andockbaren Panels zu sperren. Drücken Sie und halten Sie die Strg-Taste um diese Einstellung zu überschreiben. Klicken Sie auf das UISPERREN Feld in der Statusleiste die Sperrung der Benutzeroberfläche umzuschalten.



Einen Flyout Werkzeugkasten freistellen

1. Drücken und halten Sie die linken Maustaste auf ein sichtbares Flyout-Symbol, um es dann in die Zeichenfläche zu ziehen.
2. Lassen Sie die linke Maustaste los, um den Werkzeugkasten zu platzieren.

Schließen eines Werkzeugkastens

1. In Windows: Positionieren Sie den Cursor auf einem Werkzeugkasten und klicken Sie mit der rechten Maustaste.
   In Linux: Positionieren Sie den Cursor auf die Menüleiste und klicken Sie mit der rechten Maustaste.
   Ein Kontext Menü wird angezeigt.
2. Wählen Sie im Kontext Menü BRICSCAD.
   Werkzeugkästen die geöffnet sind, sind markiert.
3. In der Werkzeugkästen Liste nehmen Sie die Markierung von dem Werkzeugkasten weg, den Sie schließen möchten.

ANMERKUNG

Einen nicht fixierten Werkzeugkasten können Sie auch durch das Anklicken der Schaltfläche Schließen () schließen.



Die Symbolgröße eingestellt

Sie können zwischen kleinen (16 x 16) oder großen (32 x 32) Symbole auf den Werkzeugkästen wählen.

1. Bewegen Sie den Mauszeiger auf einen Werkzeugkasten, und klicken Sie rechts.
2. Wählen Sie Werkzeugkasten Größe und wählen Sie dann Kleine Symbole oder Große Symbole aus.

Festlegen der Positions- und Sichtbarkeitseigenschaft eines Werkzeugkastens

Die Eigenschaft Sichtbar bestimmt, ob ein Werkzeugkasten sichtbar wird, wenn eine cui-Datei geladen wird.

Die Eigenschaft Position bestimmt, wo ein Werkzeugkasten angezeigt wird, wenn eine cui-Datei geladen wird.

1. Klicken Sie im Dialog Anpassen auf die Registerkarte Werkzeugkasten.
2. Erweitern Sie ggf. die Menügruppe BricsCAD.
3. Wählen Sie den Werkzeugkasten.
4. Wählen Sie Position im Eigenschaften Bereich des Dialoges Anpassen.
5. Klicken Sie auf das Feld Einstellungen und wählen Sie die gewünschte Position in der Liste.
   Die Optionen sind: Verschiebbar, Oben, Links, Unten und Rechts.
6. Wählen Sie Sichtbar im Eigenschaften Bereich des Dialoges Anpassen.
7. Klicken Sie in das Einstellungs Feld und wählen Sie in der Optionsliste entweder Anzeigen oder Verdecken.
