Befehl: BLMATERIALIEN

Der Dialog Gebäude Baustoffe ermöglicht es:

• Neue Materialien zu definieren

• Materialien zu bearbeiten.

• Materialien zwischen Projekt- und Bibliothek-Datenbanken zu kopieren.

• Erstellen einer einschichtigen Zusammenstellung

• Materialien zu löschen.



Öffnen des Technischen Materialien Editor

Führen Sie einen der folgenden Schritte aus:

• Geben Sie Blmaterialien in der Befehlszeile ein.

• Klicken Sie auf die Schaltfläche Technische Materialien () auf dem BIM Zusammenstellungen Panel.

• Klicken Sie auf die Schaltfläche Durchsuchen () der Material -Eigenschaft einer Komponente im Mechanical Browser.





Hinzufügen von technischen Materialien

Technische Materialien können entweder in der Projekt- oder in der Bibliothek-Datenbank erstellt werden.

Ein neues Material kann entweder von Grund auf neu oder als Kopie eines bestehenden Materials erstellt werden.

Hinzufügen eines von Grund auf neu definierten technischen Materials

1. Klicken Sie auf eine leere Zeile in der Materialliste des In Projekt oder der Materialliste In Bibliothek.

2. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Neues Material () im Dialog Technische Materialien.

• Klicken Sie mit der rechten Maustaste und wählen Sie im Kontext Menü Material hinzufügen.

Ein Material mit dem Namen Neu wird in ausgewählter Datenbank hinzugefügt.

3.  Bearbeiten des neu erstellten Materials.

Hinzufügen eines technischen Materials als Kopie eines vorhandenen Materials

1. Wählen Sie ein Material in der Materialliste des In Projekt oder der Materialliste In Bibliothek.

2. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Neues Material () im Dialog Technische Materialien.

• Klicken Sie mit der rechten Maustaste und wählen Sie im Kontext Menü Material hinzufügen.

Ein Material mit dem Namen <bestehendes_material>_1 wird zur ausgewählten Datenbank hinzugefügt.

3.  Bearbeiten des neu erstellten Materials.



Bearbeiten eines technischen Materials

Die verschiedenen Einstellungen der technischen Material Definition gliedern sich in drei Einstellungs Gruppen unter drei Registerkarten im Dialog Technische Materialien:

• Identität: Name, Klasse und Beschreibung des Materials.

• Darstellung: Die BIM Materialien Schichten aus denen die Zusammenstellung besteht.

• Eigenschaften: Eigenschaften des Materials wie Kosten, Hersteller, Dichte usw.

1. Wählen Sie das Material in der In Projekt oder der In Bibliothek Liste im Dialog Technische Materialien.

2. Auf der Registerkarte Identität:



• Geben Sie einen Namen für das Material ein.

• Wählen Sie eine Klasse aus der Dropdown-Liste.

• (Optional) Geben Sie eine Beschreibung ein.

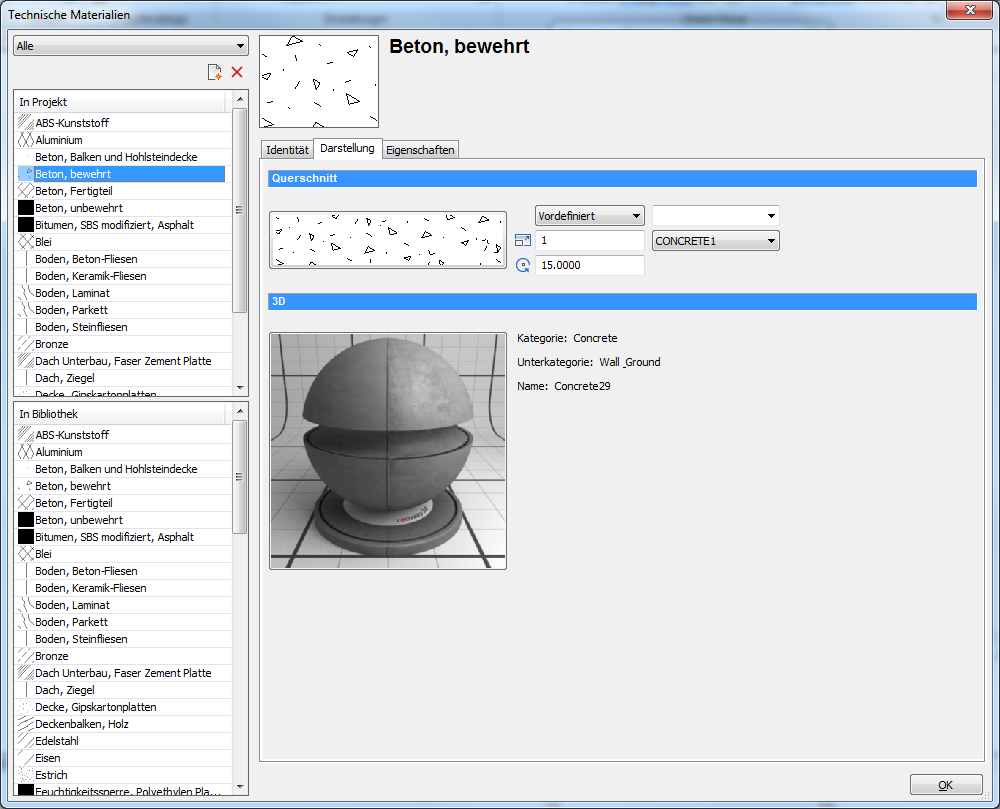

3.  Auf der Registerkarte Darstellung:



Schnitt Einstellungen:

• Klicken Sie auf die Schaltfläche Schraffur Muster Typ, und wählen Sie dann den Typ der Schraffur aus: Keine, Solid, Linear, Vordefiniert oder Angepasst.

• Führen Sie einen der folgenden Schritte aus, um ein vordefiniertes oder benutzerdefiniertes Schraffurmuster auszuwählen:

  • Klicken Sie auf die Schraffur Vorschau und wählen Sie das Muster im Dialog Schnitt Schraffur Muster aus.

  • Klicken Sie auf die Schaltfläche Schraffur Muster Name, und wählen Sie dann ein Muster in der Liste aus.

• Definieren der Skalierung.
  Die endgültige Schraffurmuster Skalierung in einem Schnitt ist das Produkt der Skalierungseinstellung des technischen Materialsund des Wertes der Schraffur Skalierungs Eigenschaft der Schnittebene.

• Einstellen des Schraffur Muster Winkel.

• Im Feld Layer geben Sie entweder einen Namen ein oder klicken Sie auf die Pfeil-Schaltfläche und wählen Sie einen Layer in der Liste aus.

3D Einstellungen:

• Doppelklicken Sie das Vorschaubild, und wählen Sie dann ein Material im Dialog Rendern-Material wählen aus.

4.  Auf der Registerkarte Eigenschaften:

• Bearbeiten des Feld Tags: Tags werden durch Kommas getrennt.
  Bei Tags wird die Groß-/Kleinschreibung beachtet.
  Klicken Sie die Schaltfläche Durchsuchen (), um den Dialog Tags zu öffnen.



Klicken Sie auf die Schaltfläche Neues Element (), um einen neuen Tag unten in der Liste hinzuzufügen.

Wählen Sie einen Tag in der Liste aus, dann klicken Sie auf eine Werkzeug Schaltfläche:

• •  : Ausgewählten Tag bearbeiten

  •  : Ausgewählten Tag löschen

  •  : Den Tag nach oben verschieben

  •  : Den Tag nach unten verschieben

• (Optional) Erweitern Sie die Informationen Eigenschaften und füllen Sie die notwendigen Felder aus.

• (Optional) Erweitern Sie die Technischen Eigenschaften und bearbeiten Sie die physikalischen Eigenschaften des Materials.

• Erweitern Sie die BIM -Eigenschaften.

  • Vereinigungs Schnitt: Wählen Sie Ja, um im Schnitt Trennlinien zwischen verschiedenen Volumenkörpern dieses Materials zu entfernen. Wählen Sie Nein, um die Trennlinien zu erhalten.

  • Wählen Sie eine Funktion aus der Dropdown-Liste.

  • Wählen Sie Ja oder Nein, um zu definieren ob eine variablen Stärke erlaubt ist oder nicht.

  • Geben Sie im Feld Stärke eine Standard-Stärke ein.

5.  Klicken Sie auf die Schaltfläche OK.



Materialien zwischen Projekt- und Bibliothek-Datenbanken kopieren.

1. Wählen Sie das/die Material(ien) in der Quelldatenbank.
   Drücken und halten Sie die STRG-Taste fest, um mehrere Materialien auszuwählen.



2. Ziehen Sie die Materialien in die Zieldatenbank.
   Die Auswahl wird kopiert.

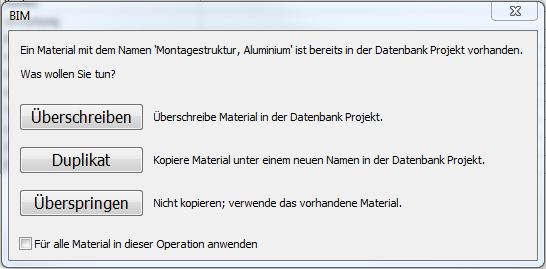

   Wenn ein oder mehrere Materialien bereits in der Zieldatenbank vorhanden ist/sind, wird ein Warndialog angezeigt:



   Klicken Sie auf die entsprechende Schaltfläche, um entweder zu überschreiben, zu duplizieren oder das vorhandene Material zu überspringen.
   Wenn die Option Für alle Materialien in dieser Operation anwenden aktiviert ist, wird die gewählte Option für alle Materialien, die diesen Konflikt haben, angewendet.
   Duplizierte Materialien erhalten eine Indexnummer, die an ihren ursprünglichen Namen angefügt wird:






Löschen von technischen Materialien

1. Wählen Sie im Dialog Technische Materialien das/die Material(ien) in der In Projekt oder in der In Bibliothek Datenbank.

2. Klicken Sie auf die Schaltfläche Löschen.

ANMERKUNG

Materialien, die in einer Zusammenstellung oder einem Mechanical Bauteil verwendet werden, können nicht gelöscht werden.
