Verwalten von XRefs

Befehl: XREF

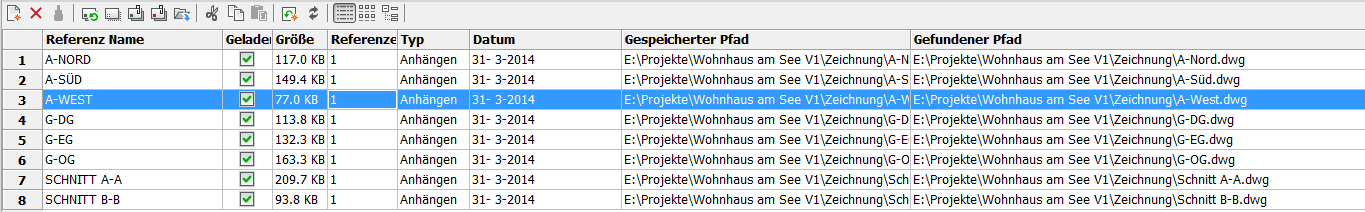

Der Befehl Xref öffnet den Bereich Externe Referenzen im Dialog Zeichnungs Explorer.

Der Dialog Zeichnungs Explorer - Externe Referenzen ermöglicht:

• Anhängen einer Zeichnung als eine externe Referenz ().
• Abhängen einer externen Referenz ().
• Erneutes Laden einer externen Referenz ().
• Entladen einer externen Referenz ().
• Binden einer externen Referenz ().
• Einfügen einer externen Referenz ().
• Ändern des Anhänge-Typs: Angehängt oder Überlagert.
• Ändern des Gespeicherten Pfades einer XRef.
• Ändern des Gefundenen Pfades einer Überlagerung.

Externe Referenzen abhängen

1. Wählen Sie die Xref(s), die Sie abhängen möchten.
   Drücken und halten Sie die STRG-Taste, um mehrere Xrefs auszuwählen oder um die Auswahl eines ausgewählten XRef zu entfernen.
2. Klicken Sie auf die Schaltfläche Xref abhängen () im Werkzeugkasten Details.
   Die ausgewählten Xref(s) werden abgehängt. Sie werden nicht aufgefordert, die Trennung zu bestätigen.

Entladen einer Externen Referenz

Führen Sie einen der folgenden Schritte aus:

• Entfernen Sie bei einer geladenen XRef in der Spalte Geladen den Haken.
• Wählen Sie die Xref(s), und dann klicken Sie entweder auf die Schaltfläche XRef entladen () im Werkzeugkasten Details oder klicken Sie auf die Spalte Geladen bei einem der ausgewählten XRefs.

Erneutes Laden einer externen Referenz

Führen Sie einen der folgenden Schritte aus:

• Fügen Sie bei einer entladenen XRef in der Spalte Geladen den Haken ein
• Wählen Sie die Xref(s), und dann klicken Sie entweder auf die Schaltfläche XRef erneut laden () im Werkzeugkasten Details oder klicken Sie auf die Spalte Geladen bei einem der ausgewählten XRefs.
