Werkzeugkasten

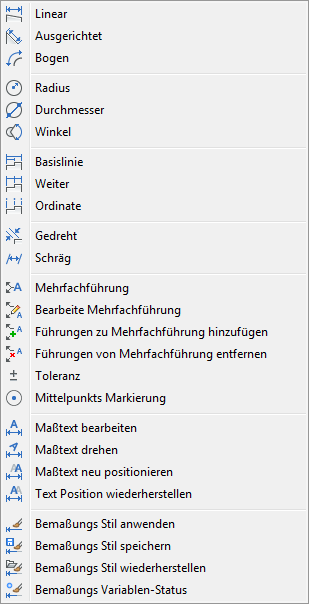

Menü

Symbol

Werkzeug Name

Befehl

Beschreibung

Linear

BEMLINEAR

Erzeugt eine horizontale oder vertikale Linearbemaßung.

Ausgerichtet

BEMAUSG

Erzeugt eine lineare Bemaßung, die an den Bemaßungspunkten ausgerichtet ist.

Bogen

BEMBOGEN

Erzeugt eine Bogenlängen Bemaßung

Radius

BEMRADIUS

Erzeugt eine Radiusbemaßung bei Kreisen und Kreisbögen.

Durchmesser

BEMDURCHM

Erzeugt eine Durchmesserbemaßung bei Kreisen und Kreisbögen.

Winkel

BEMWINKEL

Erzeugt eine Winkelbemaßung.

Basislinie

BEMBASISL

Erzeugt eine gestapelte Linearbemaßung.

Weiter

BEMWEITER

Erzeugt eine Maßkette, beginnend von einer bestehenden Linearbemaßung.

Ordinate

BEMORDINATE

Erzeugt eine Ordinatenbemaßung.

Drehen

BEMLINEAR

Erzeugt eine gedrehte Linearbemaßung.

Abschrägen

BEMEDIT + S

Schrägt die Maßhilfslinien von Bemaßungen ab.

Mehrfachführungen

MFÜHRUNG

Erzeugt MFührungen (Mehrfach-Führungen), die einen Mehrfach-Führungs-Stil benutzen.

Mehrfachführung bearbeiten

MFÜHRBEARB

Fügt Führungs-Linien hinzu und entfernt Führungs-Linien von einem Mehrfach-Führungs-Objekt.

Mehrfachführung, Führung hinzufügen

AIMLEADEREDITADD

Fügt Führungs Linien zu MFührungen hinzu.

Mehrfachführung, Führung entfernen

AIMLEADEREDITREMOVE

Entfernt Führungs Linien von MFührungen.

Toleranz

TOLERANZ

Definiert die Anordnung von geometrischen Toleranzen

Mittellinien

BEMMITTELP

Zeichnet Mittellinien in Kreise und Kreisbögen.

Maßtext bearbeiten

BEMEDIT + T

Lässt Sie den Maßtext von ausgewählten Bemaßungen ändern.

Drehen

BEMEDIT + D

Dreht den Bemaßungstext von ausgewählten Bemaßungen.

Maßtext neu positionieren

BEMTEDIT

Lässt Sie den Maßtext an eine andere Position schieben.

Textposition wiederherstellen

BEMEDIT

Stellt die ursprüngliche Drehung oder Position des Maßtextes von ausgewählten Bemaßungen wieder her.

Stil anwenden

-BEMSTIL + A

Wendet den aktuellen Bemaßungsstil auf ausgewählte Bemaßungen an.

Stil speichern

-BEMSTIL + SI

Speichert die aktuellen Bemaßungseinstellungen in einem neuen Bemaßungsstil ab.

Wiederherstellen Stil

-BEMSTIL

Setzt den aktuellen Bemaßungsstil.

Bemaßungs Variablen-Status

-BEMSTIL + ST

Zeigt den Status der Bemaßungsvariablen in der Befehlszeile und im Eingabe-Protokoll an.

Führung

BEMFÜHRUNG

Erzeugt eine Führung mit oder ohne Text.

SFührung

SFÜHRUNG

Zeichnet Führungen. Sie können die Eigenschaften der Führung über einen Dialog einstellen und diese Einstellungen für eine Serie von Führungen immer wieder benutzen.
