Befehle: SCHRAFFEDIT und -SCHRAFFEDIT

Wenn Sie eine Schraffur oder eine Gradienten Füllung auswählen, werden die Eigenschaften in der Eigenschaften Leiste angezeigt.



So bearbeiten Sie eine Schraffur oder eine Gradienten Füllung in der Eigenschaften Leiste

1. Wählen Sie eine Schraffur oder eine Gradienten Füllung in der Zeichnung aus.

Die Eigenschaften des gewählten Objektes werden in den Eigenschaften angezeigt.

Schraffur-Eigenschaften

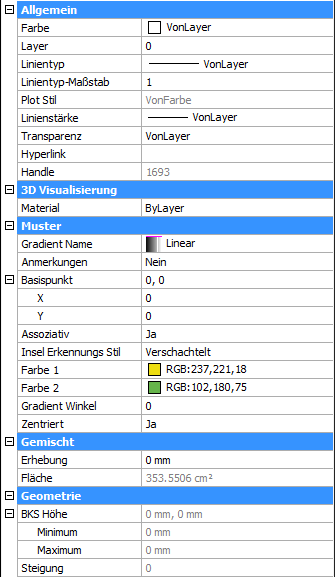

Gradienten Füllungs-Eigenschaften.

2. Wählen Sie in der BricsCAD Eigenschaften Leiste eine Eigenschaft aus, die Sie ändern              möchten.
Das gewählte Eigenschaften Feld wird aktiviert.

3. Ändern Sie die gewählte Eigenschaft.

4. Führen Sie einen der folgenden Schritte aus:

• Wiederholen Sie die Schritte 2 und 3, um weitere Eigenschaften zu ändern.
• Drücken Sie die Esc-Taste, um das Bearbeiten der Schraffur zu beenden.

ANMERKUNGEN

Wenn Sie mehrere Schraffuren auswählen, können Sie diese gleichzeitig bearbeiten. Unterschiedliche Eigenschaften werden mit *Variiert* in der BricsCAD Eigenschaften Leiste angezeigt. Wenn Sie solche Eigenschaften ändern, verändern Sie dann alle ausgewählten Schraffuren diese Eigenschaft. Linientyp, Linientyp-Maßstab und Linienstärke werden nur bei Benutzer Definierten Mustern angezeigt.



Eine Schraffur in einem Dialog bearbeiten

1. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie doppelt auf eine Schraffur oder ein Farbverlauf Objekt.
• Geben Sie SCHRAFFEDIT in der Befehlszeile ein und wählen Sie dann eine Schraffur oder ein Farbverlauf Objekt.

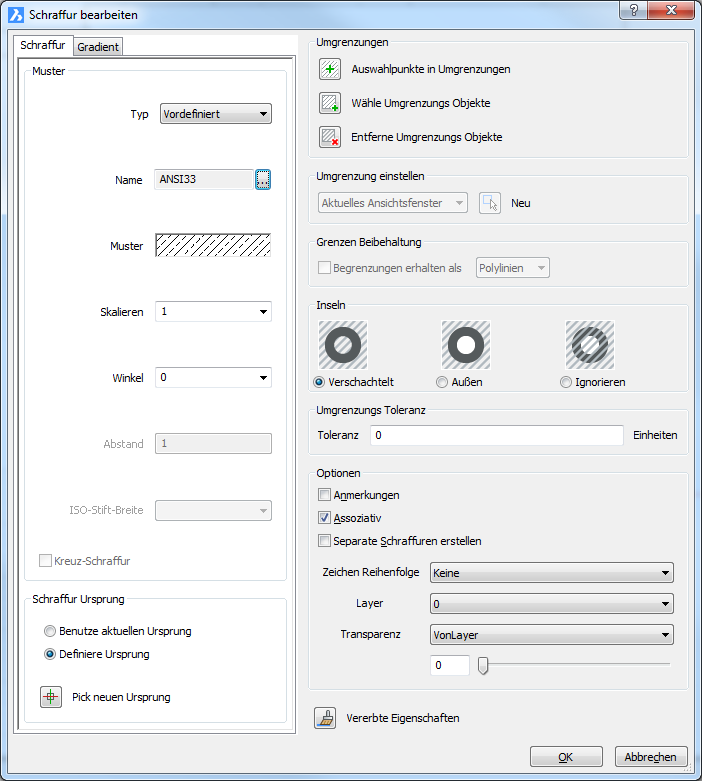

Der Dialog Schraffur bearbeiten wird angezeigt:

2. (Optional) Wählen Sie die Registerkarte Gradient, um die Schraffur in einem Farbverlauf zu           ändern.

3. Bearbeiten Sie die Schraffur Einstellungen.

4. Bearbeiten Sie die Umgrenzungs Einstellungen.

5. Klicken Sie auf die Schaltfläche OK, um die Änderungen zu übernehmen.



Eine Gradiente Füllung in einem Dialog bearbeiten

1. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie doppelt auf eine Schraffur oder ein Farbverlauf Objekt.
• Geben Sie SCHRAFFEDIT in der Befehlszeile ein und wählen Sie dann eine Schraffur oder ein Farbverlauf Objekt.

Der Dialog Schraffur bearbeiten wird angezeigt:

2. (Optional) Wählen Sie die Registerkarte Schraffur, um den Farbverlauf in einer Schraffur zu           ändern.

3. Bearbeiten Sie die Farb Einstellungen.

4. Bearbeiten Sie die Umgrenzungs Einstellungen.

5. Klicken Sie auf die Schaltfläche OK, um die Änderungen zu übernehmen.



Bearbeiten einer Schraffur oder einer Füllung mit dem Quad

1. Falls notwendig, drücken Sie die Funktionstaste F12, um das Quad-Cursor-Menü zu aktivieren.
2. Halten Sie den Cursor über die Schraffur oder Füllung.
   Das Quad wird angezeigt.
3. Bewegen Sie den Cursor in das Quad und die Erweitern sie die Befehlsgruppe 2D Bearbeitung.


4. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Schleife hinzufügen ().
  In der Befehlszeile wird angezeigt: Definiere internen Punkt oder [Wähle Objekte]:
  Klicken Sie in eine geschlossene Fläche,
  oder
  geben Sie W ein, und drücken Sie die EINGABETASTE, um ein Objekte auszuwählen.

Rechten Maustaste oder drücken Sie die EINGABETASTE zum Fertigstellen.

• Klicken Sie auf die Schaltfläche Schleife entfernen ().
  Die Grenzen der ausgewählten Schraffuren werden hervorgehoben dargestellt.
  In der Befehlszeile wird angezeigt: Objekte wählen:
  Klicken Sie auf die Grenzen, die Sie entfernen möchten.

Rechten Maustaste oder drücken Sie die EINGABETASTE zum Fertigstellen.

• Klicken Sie auf die Schaltfläche Assoziieren ().
  In der Befehlszeile wird angezeigt: Definiere internen Punkt oder [Wähle Objekte]:
  In der Befehlszeile wird angezeigt:
  Klicken Sie in eine geschlossene Fläche,
  oder
  geben Sie W ein, und drücken Sie die EINGABETASTE, um ein Objekte auszuwählen.

Rechten Maustaste oder drücken Sie die EINGABETASTE zum Fertigstellen.

• Klicken Sie auf die Schaltfläche Generiere Umgrenzung ().
  Die Umgrenzung der Schraffur wird generiert.
• Klicken Sie auf die Schaltfläche Stelle alle Schraffuren in den Hintergrund ().
  In der Befehlszeile wird angezeigt: # Schraffur Objekt(e), in den Hintergrund gestellt.

ANMERKUNG

Um einen Quad Befehl zu wiederholen, klicken Sie mit der rechten Maustaste wenn das Quad angezeigt wird.
