Befehl: ELLIPSE + B

Ein elliptischer Bogen ist ein Teil einer Ellipse. Die grundlegende Methode einen elliptischen Bogen zu zeichnen ist es, die Endpunkte einer Achse der Ellipse zu definieren und dann die halbe Länge der zweiten Achse zu bestimmen. Dann definieren Sie den Start- und Endwinkel für den Bogen, gemessen vom Mittelpunkt der Ellipse in Beziehung zu ihrer Hauptachse.

Weitere Methoden, um elliptische Bögen zu zeichnen, finden Sie im Untermenü Ellipse im Menü Zeichnen und im Werkzeugkasten Elliptische Bögen.

Allgemeines Verfahren einen elliptischen Bogen zu zeichnen

1. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Elliptischer Bogen () im Werkzeugkasten Zeichnen.
• Starten Sie den Befehl Ellipse unter Verwendung der Option Bogen.

In der Befehlszeile wird Folgendes angezeigt: Mitte/<Erstes Ende der Ellipse>:

Ein Kontextmenü wird angezeigt:

2. Definieren Sie das erste Ende der Ellipsenachse.
In der Befehlszeile wir folgendes angezeigt: Zweites Ende der Achse:

3. Definieren Sie das zweite Ende der Ellipsenachse.
In der Befehlszeile wird Folgendes angezeigt: Drehen/<Andere Achse>
Ein Kontext Menü wird angezeigt:

4. Definieren Sie die Länge der Hälfte der anderen Ellipsenachse.
In der Befehlszeile wird Folgendes angezeigt: Parameter/<Startwinkel des Bogens>:
Das Kontext Menü ändert sich:

5. Definieren Sie den Startwinkel des elliptischen Bogens.
Wenn Sie das Fadenkreuz bewegen, wird der elliptische Bogen dynamisch gezeichnet.
In der Befehlszeile wird Folgendes angezeigt: Parameter/Eingeschlossen/<End Winkel>:
Das Kontext Menü ändert sich:

6. Definieren Sie den Endwinkel des elliptischen Bogens.

Bearbeiten eines elliptischen Bogens

1. Wählen Sie einen elliptischen Bogen aus.

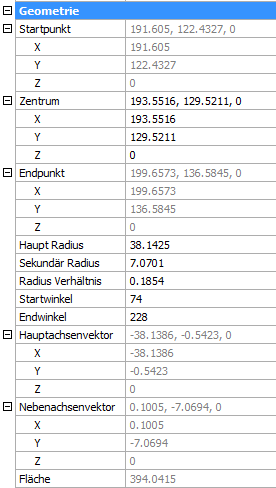

   Die Eigenschaften des elliptischen Bogens werden in der Bricscad Eigenschaften Leiste angezeigt.

2. Geben Sie einen neuen Wert für den Mittelpunkt, Haupt Radius, Neben Radius, Radius          Verhältnis, Startwinkel oder Endwinkel in die jeweiligen Felder ein, drücken Sie dann die Eingabetaste.

3. Drücken Sie die Taste Esc, um das Bearbeiten des elliptischen Bogens zu beenden.
