Befehle: PLINIE, UMGRENZUNG und -UMGRENZUNG

Eine Polylinie ist eine offene oder geschlossene Folge von zusammenhängenden Linien- oder Bogensegmenten, die wie ein einzelnes Objekt behandelt werden. Jedes Segment einer Polylinie kann eine bestimmte Breite haben, die entweder auf die Länge des Segmentes gleich bleibt oder sich verändert.

Der Befehl Plinie erstellt interaktiv offene und geschlossene Polylinien, die über Punkte eingeben werden.

Die Befehle Umgrenzung und -Umgrenzung erstellen geschlossene Polylinien aus einem geschlossenen Bereich, der von anderen Elementen definiert wird.

Die System-Variable THICKNESS definiert die Höhe einer Polylinie. Wenn THICKNESS = 0 (Null) besteht keine visueller Unterschied zwischen Polylinien und einer Reihe von Linien oder Bögen.

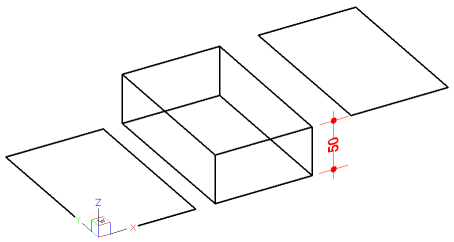

THICKNESS = 0 (links), THICKNESS = 50 (Mitte), ELEVATION = 50 (rechts)

Wenn Sie eine Polylinie bearbeiten, können Sie die gesamte Polylinie verändern oder nur einzelne Segmente, und Kontrollpunkte einfügen oder entfernen.

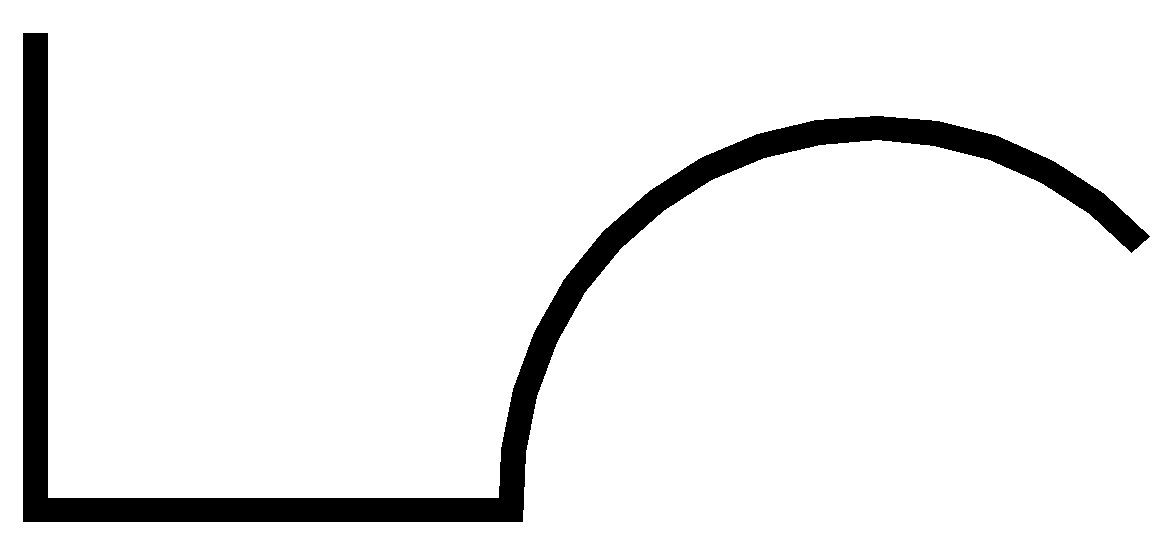

Breite der Polylinie Null	konstant Breite Polylinie

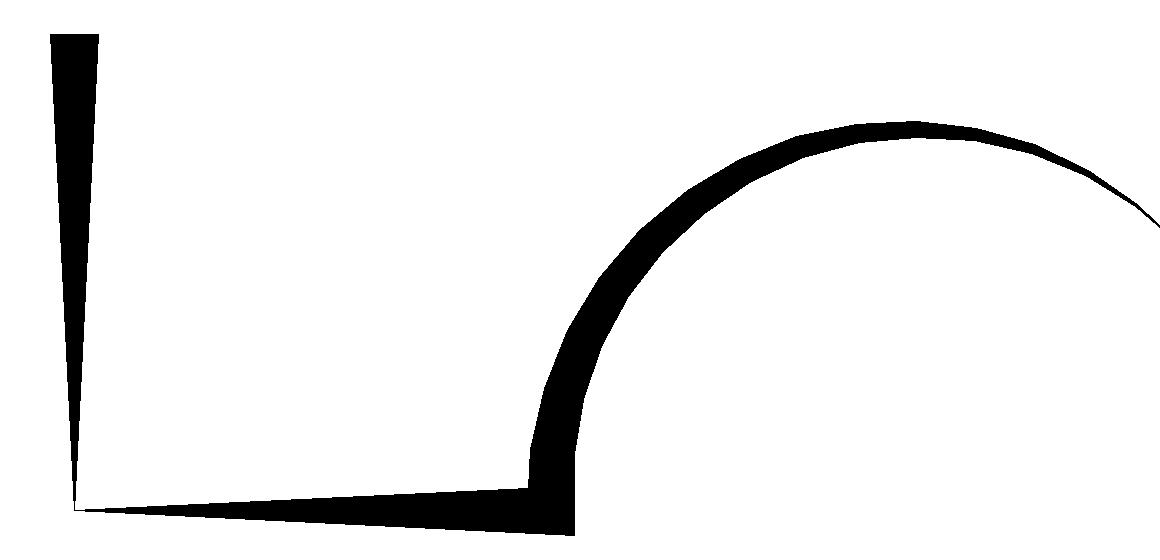

Polylinie mit unterschiedlichen Breiten



ANMERKUNG

Wenn der Ausfüll Modus AUS ist, werden alle gefüllten Objekte, wie breite Polylinien und Solids, als Umgrenzung angezeigt und gedruckt.

Abhängig vom Wert der Systemvariable GRIFFE haben Sie Griffe an den Endpunkten und Scheitelpunkten und/oder in der Mitte der einzelnen Segmente.

Der Wert der GRIFFE kann 0, 1 oder 2 sein.

Wert	Griffe Anzeige
0	Keine Griffe
1	Nur Endpunkt-Griffe
2	Endpunkt und Mittelpunkt Griffe



Zeichnen von Polylinien

  1. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Polylinie () im Werkzeugkasten Zeichnen.
• Wählen Sie Polylinie im Menü Zeichnen.
• Geben Sie plinie in die Befehlszeile ein, drücken Sie dann die Eingabetaste.
• Geben Sie PL in die Befehlszeile ein, drücken Sie dann die Eingabetaste.

In der Befehlszeile wird Folgendes angezeigt: EINGABETASTE für letzten                                       Punkt/Folgen/<Beginn der Polylinie>:

Ein Kontextmenü wird angezeigt:



  2. Definieren Sie den Startpunkt der Polylinie.
      Das Kontext Menü ändert sich:



  3. Definieren Sie den zweiten Punkt der Polylinie.
      Das Kontext Menü ändert sich:



4. (Option) Um weitere gerade Segmente hinzuzufügen, wiederholen Sie Schritt 3.

5. (Option) Um Bogensegmente zu zeichnen, führen Sie einen der folgenden Schritte aus:

• Geben Sie ein K ein, drücken Sie dann die Eingabetaste.
• Wählen Sie Bögen zeichnen im Kontext Menü.

Das Kontextmenü wechselt:



Ein Bogensegment wird dynamisch angezeigt. Der Bogen schließt als Tangente an das                   vorherige Liniensegment an.

  6. Definieren Sie den Endpunkt des Bogens.

  7. (Option) Wiederholen Sie Schritt 6, um weitere Bogensegmente zu zeichnen.

  8. (Option) Um Liniensegmente zu zeichnen, führen Sie einen der folgenden Schritte aus:

• Geben Sie ein L ein, drücken Sie dann die Eingabetaste.
• Wählen Sie Linien zeichnen im Kontext Menü.

  9. Definieren Sie den Endpunkt des Liniensegmentes.

  10. Machen Sie einen Rechtsklick, oder wählen Sie Abbrechen im Kontext Menü, um den Befehl zu beenden.

  11. (Option) Machen Sie einen Rechtsklick, um das Linienzeichnen erneut zu starten.



Erzeugen einer Umgrenzungs-Polylinie

  1. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Umgrenzungs-Polylinie () im Werkzeugkasten Zeichnen.
• Wählen Sie Umgrenzungs-Polylinie im Menü Zeichnen.
• Geben Sie Umgrenzung in die Befehlszeile ein, drücken Sie dann die Eingabetaste.

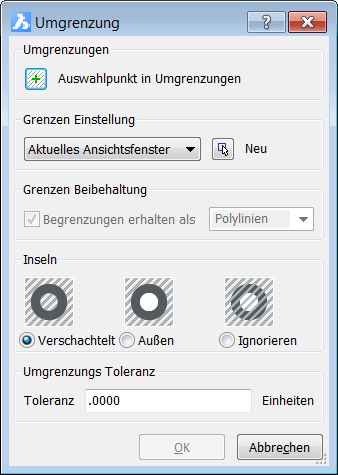

         Das Dialogfenster Umgrenzung öffnet sich.



2. (Option) Klicken Sie auf die Schaltfläche Auswahl ()
    Der Dialog Umgrenzung schließt sich.
    Wählen Sie die Umgrenzungsobjekte in der Zeichnung, drücken Sie dann die Eingabetaste.
    Der Dialog Umgrenzung wird wieder geöffnet.

3. Klicken Sie auf die Schaltfläche Auswahlpunkte in Umgrenzungen im Dialog Umgrenzung.
    Der Dialog schließt sich.

4. Klicken Sie in den Bereich, wo Sie die Umgrenzungs-Polylinie erzeugen möchten: Punkt 1 im  Bild unten.

5. Die Umgrenzungs-Polylinie erscheint als gestrichelte Linie.

6. (Option) Klicken Sie weitere Punkte, um mehrere Umgrenzungs-Polylinien zu erzeugen.

7. Machen Sie einen Rechtsklick, um die Polylinie(n) zu akzeptieren.
Das Dialogfenster Umgrenzung öffnet sich wieder.

8. Klicken Sie auf OK im Dialogfenster Umgrenzung.
Die Polylinie(n) ist (sind) erzeugt.

ANMERKUNGEN

Wenn Sie die Umgrenzungsobjekte schon vor dem Start des Werkzeugs Umgrenzungs-Polylinie. ausgewählt haben, können Sie den Auswahlsatz durch Drücken der Schaltfläche Auswahl () in Schritt 2 aktivieren. Wenn Sie -Umgrenzung (vergessen Sie nicht das "Minuszeichnen") in die Befehlszeile eingeben, werden Sie aufgefordert in den Bereich zu klicken, in welchem die Polylinie(n) erzeugt werden soll(en), machen Sie dann sofort einen Rechtsklick (es wird kein Dialogfenster geöffnet), um die Polylinie(n) zu erzeugen.
