Arbeitsbereiche

Befehle: ARBEITSBER, ABSPEICH

Der Befehl Arbeitsber legt den aktuellen Arbeitsbereich fest und ermöglicht das Erstellen, Ändern und Speichern von Arbeitsbereichen.

Der Befehl AbSpeich speichert den aktuellen Arbeitsbereich unter einem anderen Namen und erstellt damit einen neuen Arbeitsbereich.

Arbeitsbereiche Definitions Einstellungen und Präferenzen in Bezug auf eine bestimmte Arbeitsumgebung.

Die folgenden Arbeitsbereiche stehen zur Verfügung:

  • 2D Konstruieren
  • 3D Modellierung
  • Mechanical
  • Blechkonstruktion
  • BIM (Building Information Model) Gebäude Modellierung

Der Name des Arbeitsbereichs wird in der Systemvariablen WSCURRENT, des aktuellen Benutzer Profils gespeichert.

Wenn die Systemvariable GETSTARTED EIN ist, wird die Seite JETZT STARTEN des Dialog Willkommen beim Starten angezeigt. Hier können Sie das Benutzer Profil wählen, das Sie verwenden möchten.



Verwalten von Arbeitsbereichen

Arbeitsbereiche werden in der Registerkarte Arbeitsbereich des Dialogs Anpassen definiert.

Führen Sie einen der folgenden Schritte aus:

  • Öffnen Sie den Dialog Anpassen, und wählen Sie dann die Registerkarte Arbeitsbereich.
  • Rechtsklick im Feld Aktueller Arbeitsbereich in der Statuszeile, wählen Sie dann Arbeitsbereiche anpassen... im Kontext Menü.

Eine Arbeitsbereichs-Definition besteht aus:

  • Menüs: Definiert, welche Menüs zur Verfügung stehen.
  • Werkzeugkästen: Definiert, welche Werkzeugkästen standardmäßig angezeigt werden.
  • Paletten: Steuert die Sichtbarkeit von verschiedenen Paletten.

    Rechtsklick auf eine Palette, wählen Sie dann eine Option im Kontextmenü:
    • Zeigen:
    • Verbergen:
    • Nicht ändern:
  • Multifunktionsleiste: Definiert die verfügbaren Multifunktionsleisten-Registerkarten.
  • Quad-Gruppenreihenfolge: Definiert die Reihenfolge und die Verfügbarkeit von Quad-Befehlsgruppen.
  • Beim Wechsel: Definiert die Systemvariablen und Benutzereinstellungen, die eingestellt werden und die Befehle, die ausgeführt werden, wenn der Arbeitsbereich gewechselt wird.



Festlegen des aktuellen Arbeitsbereichs

Führen Sie einen der folgenden Schritte aus:

  • Rechtsklick im Feld Aktueller Arbeitsbereich in der Statuszeile, wählen Sie dann den Arbeitsbereich im Kontext Menü aus.

  • Wählen Sie einen Arbeitsbereich im Werkzeugkasten Arbeitsbereiche.

  • Geben Sie in der Befehlszeile Wscurrent ein.
    Sie werden aufgefordert: Neuer Wert für WSCURRENT, oder . für keinen/<"3D Modellierung">:
    Geben Sie den Namen des neuen Arbeitsbereichs ein, dann drücken Sie die EINGABETASTE.

ANMERKUNGEN

  • Wenn die Systemvariable WSAUTOSAVE beim Wechsel zu einem anderen Arbeitsbereich aktiviert ist, werden die Positionen der Werkzeugkästen des aktuellen Arbeitsbereiches in der CUI-Datei gespeichert. Der Standardwert für WSAUTOSAVE ist EIN.

  • Es wird nicht empfohlen, den Arbeitsbereich zu ändern, wenn sich der Name des Benutzerprofils auf einen Arbeitsbereich bezieht.



Erstellen eines Arbeitsbereichs

  1. Rechtsklick im Feld Aktueller Arbeitsbereich in der Statuszeile, wählen Sie dann Arbeitsbereiche anpassen... im Kontext Menü.
  2. Führen Sie einen der folgenden Schritte aus:
  • Wählen Sie Arbeitsbereiche, dann klicken Sie rechts und wählen Arbeitsbereich anhängen im Kontext-Menü.
  • Wählen Sie einen vorhandenen Arbeitsbereich, dann klicken Sie rechts und wählen Arbeitsbereich einfügen im Kontext-Menü.

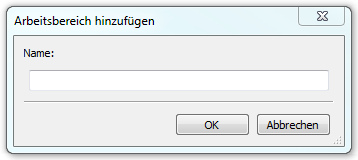

     4. Geben Sie einen Namen für den neuen Arbeitsbereich ein und klicken Sie dann auf die                   Schaltfläche OK.

Wenn Sie einen Arbeitsbereich anhängen, wird der neue Arbeitsbereich unterhalb des letzten vorhandenen Arbeitsbereichs erstellt.

Wenn Sie einen Arbeitsbereich einfügen, wird der neue Arbeitsbereich über dem ausgewählten Arbeitsbereich erstellt.

Ein neu erstellter Arbeitsbereich enthält folgende Elemente:

  • Eine Standard-Menü Zusammenstellung
  • Eine Standard-Werkzeugkasten Zusammenstellung
  • Alle Paletten Zusammenstellungen, die sich nicht ändern
  • Eine leere Multifunktionsleiste
  • Eine Standard Quad Gruppen Zuordnung
  • Eine leere Beim Wechsel Sequenz



Bearbeiten eines Arbeitsbereichs

  1. Rechtsklick im Feld Aktueller Arbeitsbereich in der Statuszeile, wählen Sie dann Anpassen... im Kontext Menü.
  2. Klicken Sie auf die Schaltfläche erweitern (+) des Arbeitsbereichs.
  3. Bearbeiten der Menü Zusammenstellung:
  • Ändern der Reihenfolge: Ziehen Sie ein Menü an eine andere Stelle.
  • Löschen eines Menüs: Wählen Sie das Menü, dann klicken Sie rechts und wählen Entfernen im Kontextmenü.
  • Einfügen eines Menüs:
    • Rechtsklick auf ein Menü in der Liste, wählen Sie dann Menü einfügen im Kontextmenü.
      Das Menü Datei wird standardmäßig eingefügt.
    • In der Arbeitsbereich Menü Tabelle wählen Sie das Feld ID , und wählen Sie das gewünschte Menü in der Liste aus.

     4. Bearbeiten der Werkzeugkasten Zusammenstellung:

  • Ändern der Reihenfolge: Ziehen Sie einen Werkzeugkasten an eine andere Stelle.
  • Löschen eines Werkzeugkasten: Wählen Sie den Werkzeugkasten, dann klicken Sie rechts und wählen Sie Entfernen im Kontextmenü.
  • Einfügen eines Werkzeugkasten:
    • Rechtsklick auf einen Werkzeugkasten in der Liste, wählen Sie dann Werkzeugkasten einfügen im Kontextmenü.
      Der Werkzeugkasten Standard wird standardmäßig eingefügt.
    • In der Arbeitsbereich Tabelle wählen Sie das Feld ID , und wählen Sie den gewünschten Werkzeugkasten in der Liste aus.

     5. Bearbeiten der Sichtbarkeit von Paletten:

  • Wählen Sie eine Palette.
  • Klicken Sie auf das Feld Anzeige in der Tabelle Arbeitsbereich Palette, legen Sie dann die gewünschte 'Beim Wechsel' Verhalten fest: Anzeigen, Verbergen oder Nicht ändern.

     6. Bearbeiten der Zusammenstellung der Multifunktionsleiste:

  • Eine Registerkarte hinzugefügt: Rechtsklick auf eine vorhandene Registerkarte, dann wählen Sie die Multifunkionsleisten Registerkarte einfügen im Kontextmenü. Wählen Sie eine Registerkarte im Dialog Registerkarte der Multifunktionsleisten wählen aus.
  • Entfernen einer Registerkarte: Rechtsklick auf die Registerkarte, wählen Sie dann Entfernen im Kontextmenü.
  • Die Position einer Registerkarte ändern: Drücken Sie und halten Sie die linke Maustaste, ziehen Sie die Registerkarte an die gewünschte Stelle.

     7. Bearbeiten der Quad Einstellungen:

  • Die Reihenfolge der Quad-Befehlsgruppen ändern: Drücken Sie und halten Sie die linke Maustaste gedrückt, und ziehen Sie eine Befehlsgruppe an ihre neue Position.
  • Rechtsklick auf eine Quad-Befehlsgruppe, wählen Sie dann Ausschalten im Kontext Menü, um die Befehlsgruppe aus dem Quad-Cursor-Menü zu entfernen.
  • Rechtsklick auf eine ausgeschaltete Quad-Befehlsgruppe, wählen Sie dann Einschalten im  Kontext Menü, um die Befehlsgruppe dem Quad-Cursor-Menü hinzuzufügen.

    8. Bearbeiten eines Befehls in der Beim Wechsel Sequenz:
        Um einen Befehl zur Beim Wechsel Sequenz hinzuzufügen: Wählen Sie einen Befehl im              Bereich der verfügbaren Werkzeuge, und ziehen Sie diesen in die Sequenz Beim Wechsel.

ANMERKUNG

Sehen Sie bei Erstellen benutzerdefinierter Werkzeuge nach, wenn Sie ein benutzerdefiniertes Werkzeug der Beim Wechsel Sequenz hinzufügen möchten.



Löschen eines Arbeitsbereichs

  1. Rechtsklick im Feld Aktueller Arbeitsbereich in der Statuszeile, wählen Sie dann Arbeitsbereiche anpassen... im Kontext Menü.
  2. Rechtsklick auf dem Arbeitsbereich und wählen Sie dann Löschen im Kontext Menü.
    Es wird ein Bestätigen Dialog angezeigt:

  3. Drücken Sie die Taste Ja, um den ausgewählten Arbeitsbereich zu löschen.



Importieren eines Arbeitsbereichs

Die Option Arbeitsbereich(e) importieren im Menü Datei des Dialog Anpassen kann Arbeitsbereiche aus einer anderen CUI Datei in die aktuelle Haupt CUI Datei importieren.

  1. Öffnen Sie den Dialog Anpassen.

  2. Wählen Sie im Menü Datei Arbeitsbereich(e) importieren...
    Der Dialog Arbeitsbereich(e) wählen die importiert werden sollen: wird angezeigt.

  3. Suchen Sie den Ordner in dem sie die CUI-Datei befindet, in der die zu importierenden Arbeitsbereiche gespeichert sind.
    Standardmäßig ist BricsCAD CUI-Dateien im Ordner Support des Roamable Root Ordner.
    z. B. C:\Bentutzer\<Benutzer-Name> \AppData\Roaming\Bricsys\Bricscad\Vxx\de_DE\

  4. Wählen Sie die CUI-Datei.

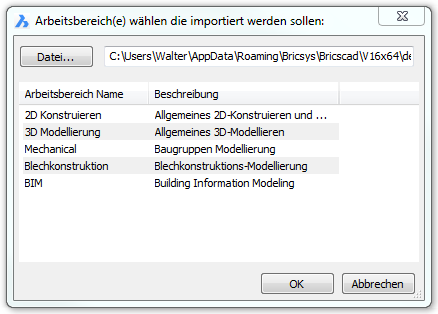

    In einem Dialog, werden alle Arbeitsbereiche die in der ausgewählten CUI-Datei enthalten sind, auflisten:

  5. Wählen Sie den/die Arbeitsbereich(e) in der Liste zum Importieren und klicken Sie dann auf die Schaltfläche OK.
    Drücken Sie und halten Sie die STRG-Taste, um mehrere Arbeitsbereiche zu markieren.
